Резка и гравировка тонких металлов на волоконном лазерном маркере в программе EzCad2

Работа с металлическими материалами в EZCAD2 требует четкого понимания возможностей оборудования, параметров лазера и особенностей настройки ПО. Ниже мы приводим подробное техническое руководство по резке и гравировке различных металлов в программе EZCAD2, с примерами параметров, шаблонов настройки, и советами по оптимизации качества, исходя из нашего опыта.

Поддерживаемые типы металлов для лазерной обработки

EZCAD2 в сочетании с волоконными лазерами (JPT, Raycus, IPG, Max) позволяет гравировать и резать следующие металлы:

• Нержавеющая сталь

• Углеродистая сталь

• Алюминий (включая анодированный)

• Медь (в ограниченном объёме)

• Латунь

• Титан

• Цинк

• Сплавы на основе железа

Параметры гравировки и маркировки по металлам

Результат на металле задаётся сочетанием мощности, скорости и частоты. Ниже — ориентировочные режимы для волоконного маркера 20–30 Вт (точные подбираются тестом под ваш источник и материал):

Для цветной гравировки по нержавейке параметры тоньше и зависят от нужного оттенка — подробные таблицы цветов в статье цветная лазерная гравировка в EzCad2. Подбор мощности под материал и толщину — в материале как выбрать мощность лазерного излучателя.

Фотогравировка на металле

Для нанесения фотографий и сложных растровых изображений на металл в EzCad2 используется режим штриховки с дизерингом (dithering):

1. Импортируйте изображение (File → Import), переведите в градации серого.
2. В свойствах объекта откройте параметры штриховки (Hatch) и выберите режим Dithering (точечное растрирование) вместо линейной заливки — он передаёт полутона.
3. Задайте мелкий шаг (0.02–0.05 мм) и подберите мощность/скорость по таблице выше для вашего металла.
4. Обязательно сделайте пробный прогон на образце: фото на металле чувствительно к фокусу и контрастности исходника.

Лучшие результаты фотогравировка даёт на нержавейке и анодированном алюминии. Где в интерфейсе включить дизеринг и как настроить штриховку — связано с общими настройками заполнения, описанными в статьях кластера EzCad ниже.

Настройка параметров лазера для гравировки металла

Часто для производственного процесса необходимы шильдики или информационные таблички, таблички устройств, паспортные таблички. Хорошим решением для этой задачи будет волоконный лазерный маркер с линзой 100×100 либо 200×200 мм — выбрать модель можно в каталоге станков по металлу. Если нужна не покупка станка, а разовая гравировка по металлу на заказ — выполним её под ваш материал. Для резки и гравировки тонких металлов до 0,5 мм подойдет лазерный маркер мощностью от 30 Вт.

Не многие знают про специальную функцию Wobble, которая позволяет максимально ускорять процесс резки тонких металлов.

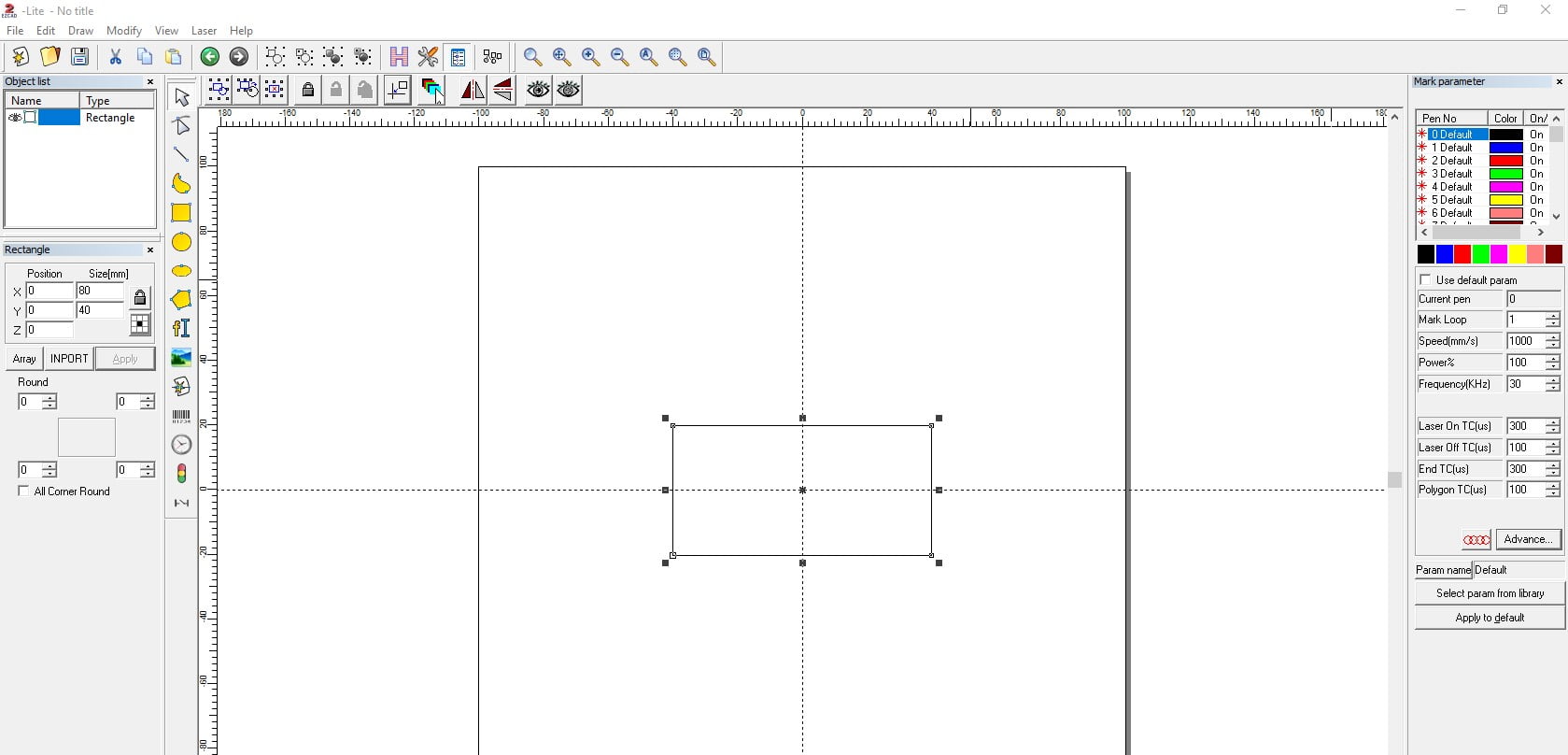

1. Создаем контур необходимых размеров:

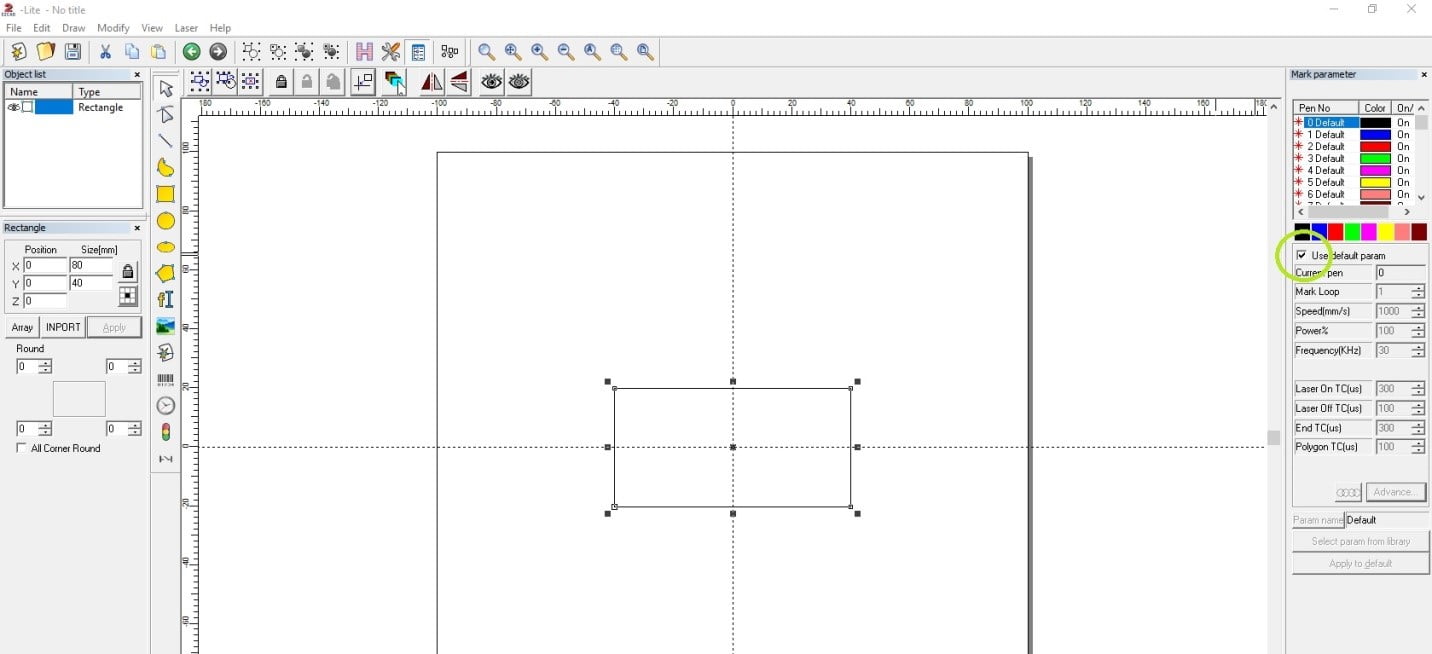

2. Снимаем галочку в правом углу «Use default param«:

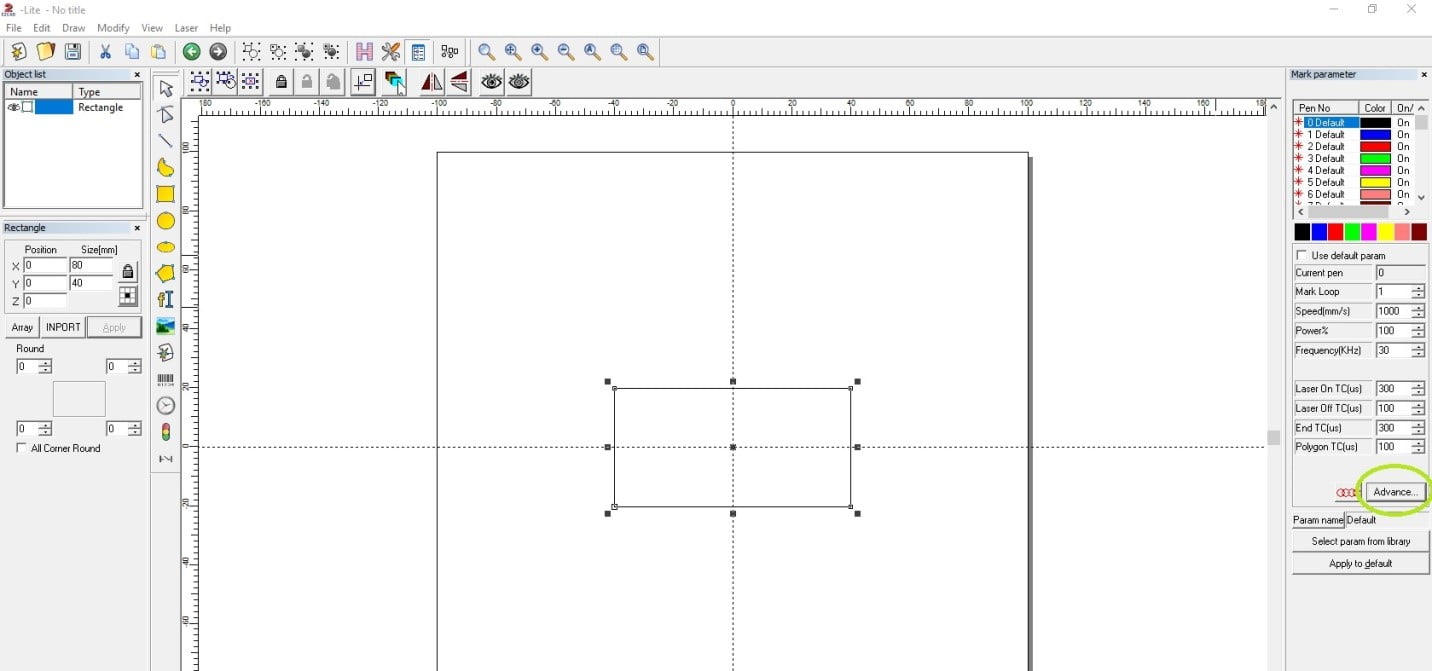

3. Справа по центру нажимаем кнопку «Advance«:

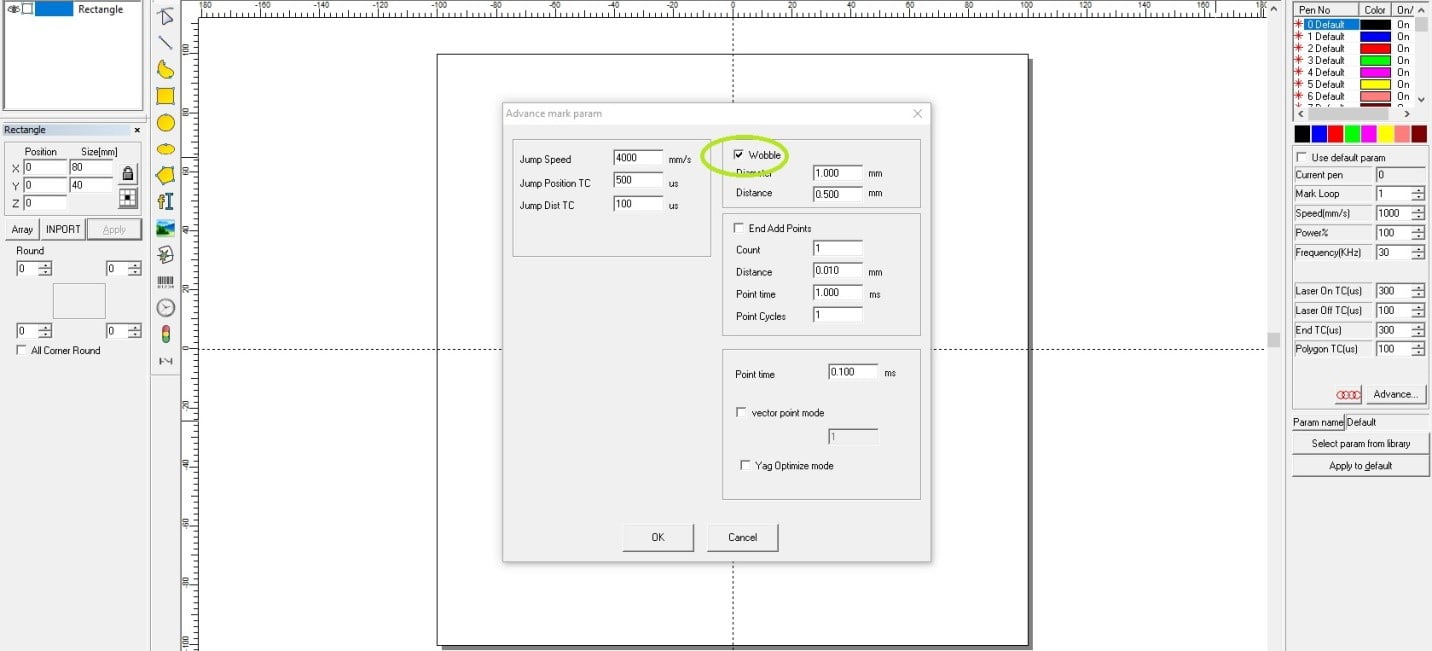

4. Ставим галочку на функции «Wobble«:

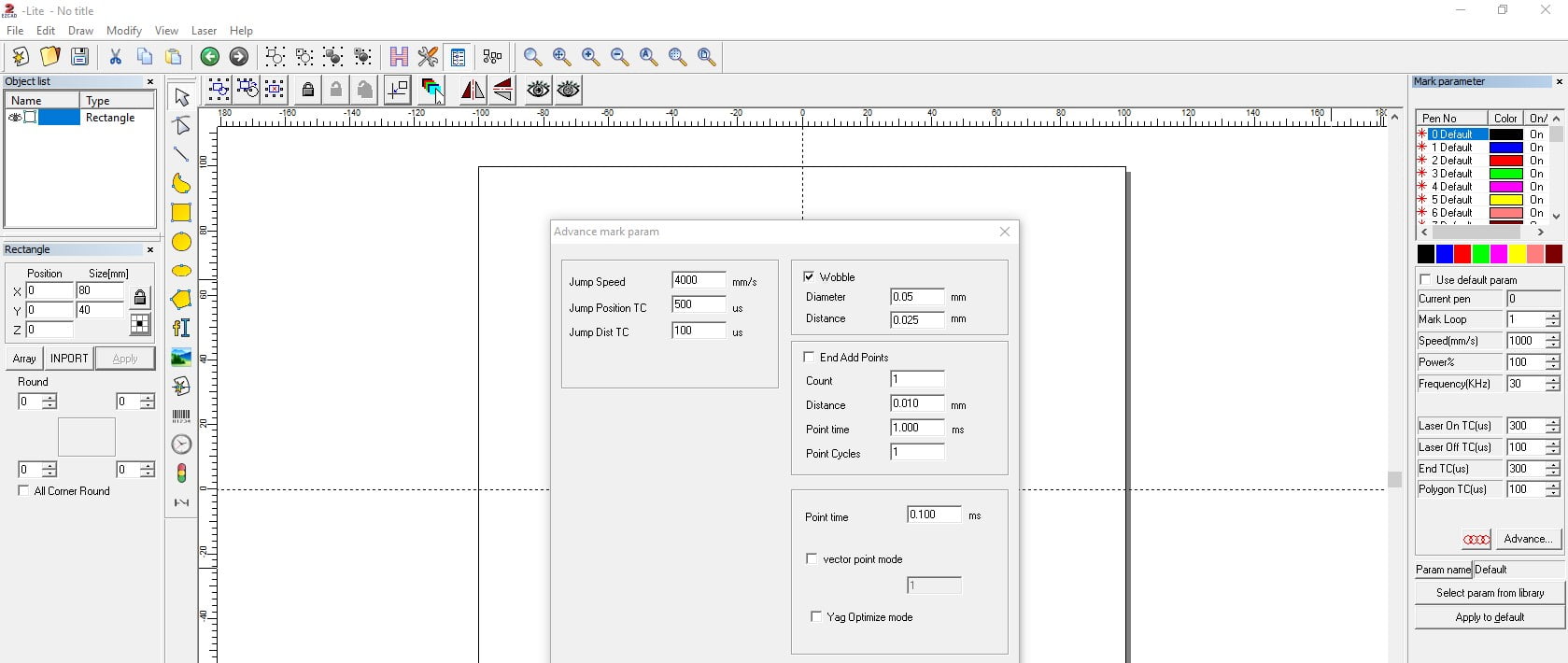

5. В поле Diameter устанавливаем значение 0.05, а в поле Distance – значение 0.025

6. Нажимаем «OK» и запускаем функцию резки.

Значения в поле Diameter и поле Distance, конечно, можно варьировать. Указанные значения выше считаются нами оптимальным вариантом исходя из нашего опыта и проведенных экспериментов.

Многопроходная резка тонкого металла

Волоконный маркер режет тонкий металл не за один проход, а послойно — за несколько повторов реза. Это задаётся параметром Loop (количество циклов) в свойствах объекта:

• Для реза нержавейки 0,15–0,3 мм обычно нужно от 10 до 50+ циклов в зависимости от мощности.
• Полезный приём — задать основной массив циклов на резку, а последний проход выполнить с пониженной мощностью как «полировочный» — он сглаживает кромку реза.
• Для трафаретов и тонких деталей комбинируйте Wobble (см. выше) с многопроходностью: Wobble расширяет рез и ускоряет прорезание.

Чем тоньше металл и выше мощность источника — тем меньше проходов потребуется. Точное число подбирается опытным путём на пробной пластине.

Освоив эту функцию вы сможете создавать макет с использованием нескольких цветов для одновременной резки и гравировки табличек. Линза 100х100 мм сделает этот процесс максимально быстрым, однако теряется размер рабочего поля, при выборе линзы 200х200 процесс лазерной гравировки и резки станет дольше, однако размеры рабочего поля значительно увеличатся.
