Настройка геометрии при запуске лазерного станка для гравировки

Проверка и настройка геометрии лазерного станка обязательна после транспортировки оборудования, скачков напряжения и при плановом осмотре.

Что такое настройка геометрии?
Это процесс обеспечения точного соответствия между изображением в программе EZCad и реально нанесенным на заготовку, с учётом параллельности, перпендикулярности линий, точности размеров, отсутствия выпуклостей и вогнутостей. Например, заданный в программе квадрат может стать трапецией, иметь неровные стороны или углы, отличные от 90 градусов после маркировки.

Шаги по настройке геометрии:

1. Создание тестовой фигуры.

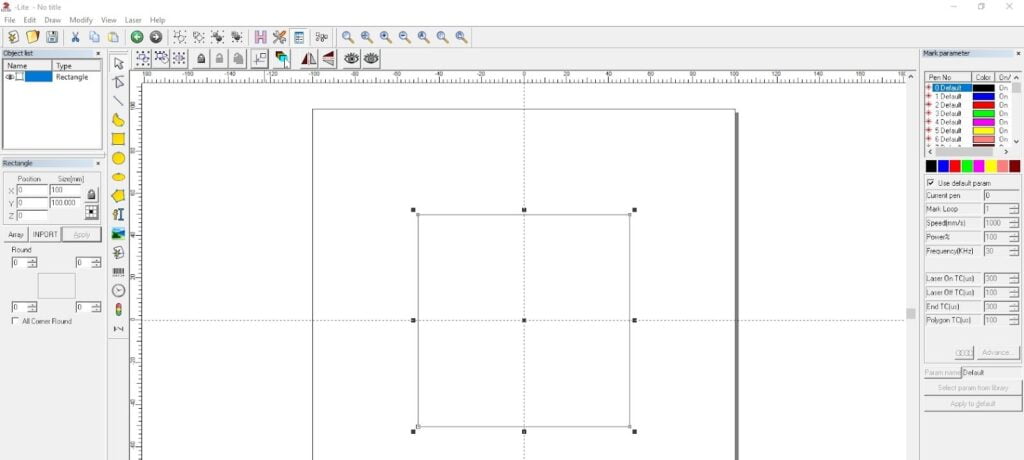

   Нарисуйте квадрат, равный половине максимального допустимого размера линзы. Например, для линзы 200х200 мм — квадрат 100х100 мм.

2. Маркировка и измерение.

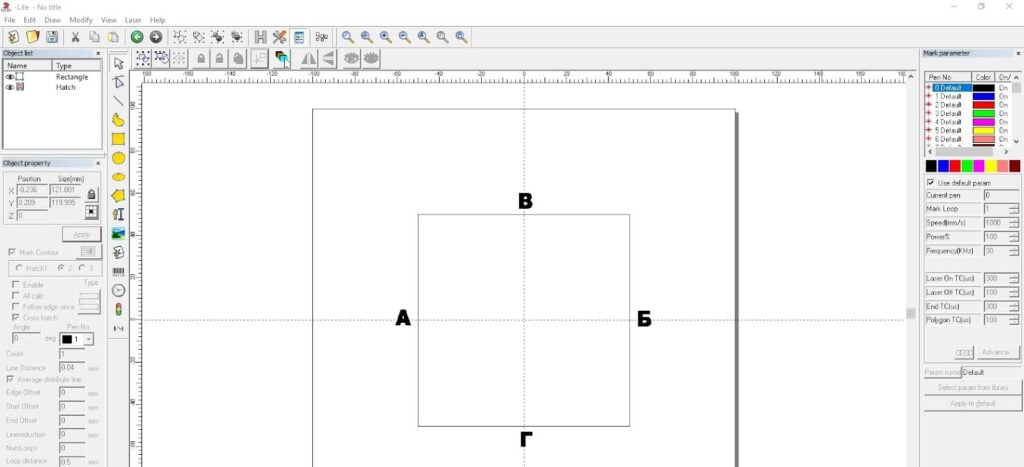

   Настройте фокусировку и нанесите квадрат на заготовку. Удалите нагар и измерьте все стороны квадрата. Стороны A и Б, параллельные оси Y, должны быть равны между собой, как и стороны В и Г, параллельные оси X.

3. Анализ отклонений.
   Часто стороны A и Б, а также В и Г оказываются неравными, что превращает фигуру в трапецию вместо прямоугольника.

4. Корректировка по оси Y.

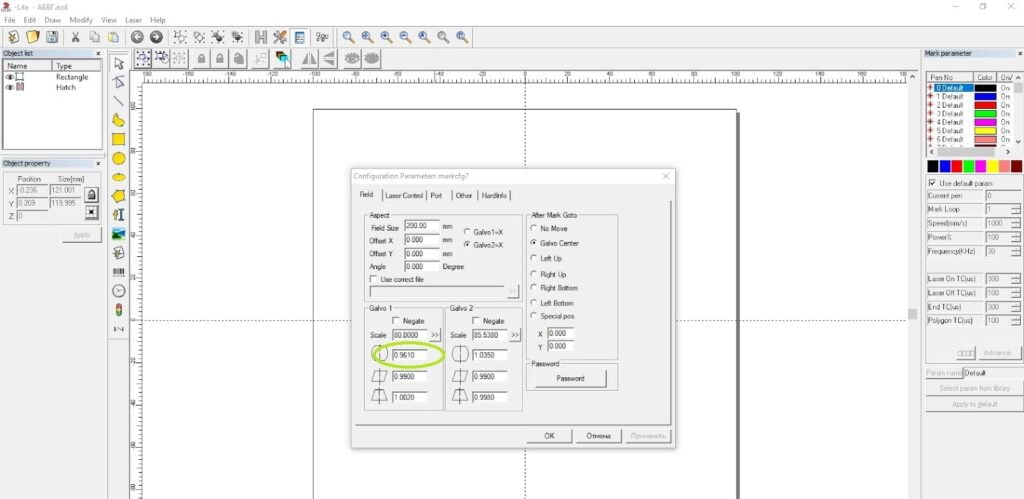

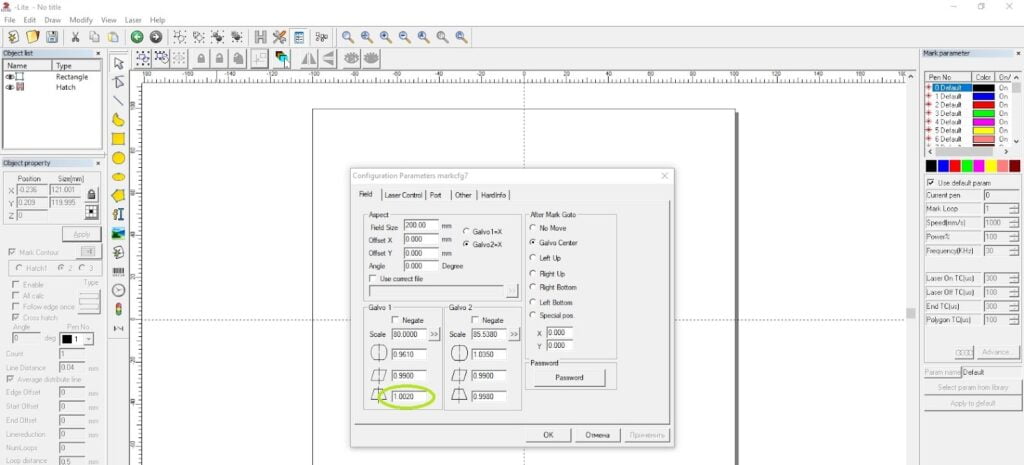

   В программе EZCad перейдите в настройки (Param (F3)) и начните корректировку размерности по оси Y. Увеличение значения увеличивает сторону A и уменьшает сторону Б; уменьшение значения оказывает противоположный эффект. Рекомендуется изменять шаг на 0.002, используя точку в записи.

5. Корректировка параметров.
   Корректируйте значение в соответствии с реальными размерами сторон A и Б на заготовке. Например, если сторона A = 90 мм, а сторона Б = 94 мм, увеличьте значение с шагом до 1.004, нажмите «OK», и снова нанесите прямоугольник. Повторяйте процесс, пока стороны A и Б не станут равны, например, до 1.006, что может привести к равным сторонам 92 мм.

6. Корректировка по оси X.

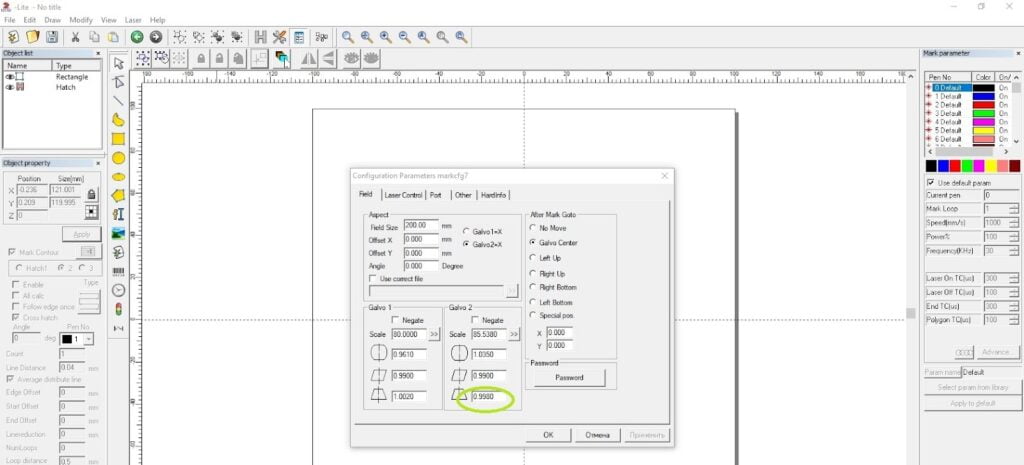

   Перейдите к настройке сторон В и Г. Увеличение значения уменьшает сторону В и увеличивает сторону Г; уменьшение значения оказывает противоположный эффект. Рекомендуемый шаг также 0.002.

7. Проверка параллельности и перпендикулярности.

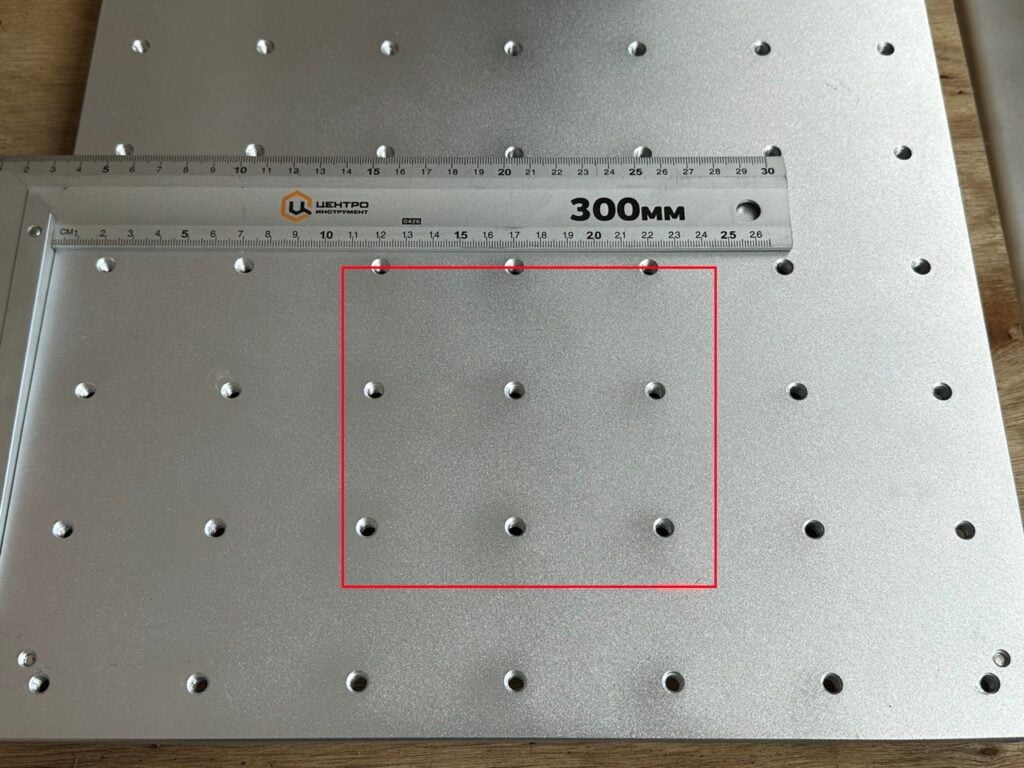

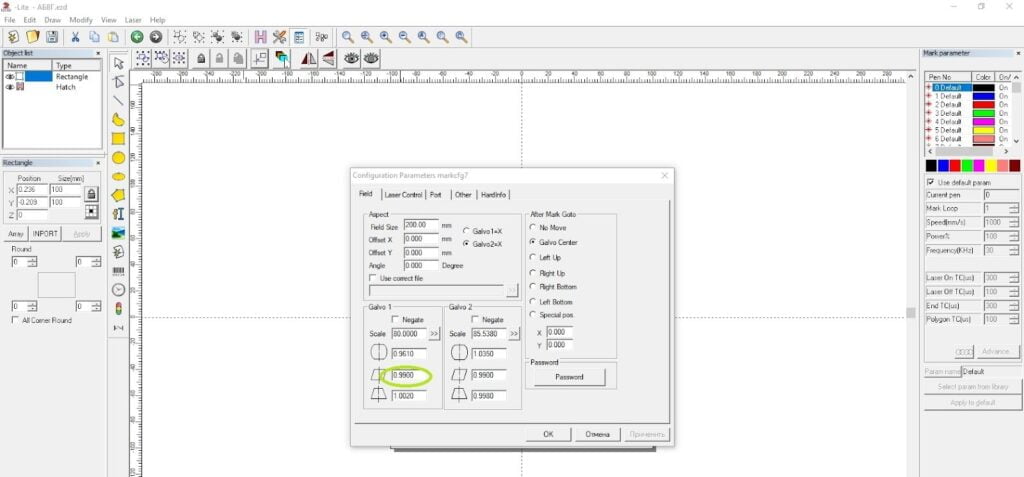

   После выравнивания сторон A и Б, а также В и Г, проверьте параллельность и перпендикулярность относительно граней рабочего стола. Поместите угольник (не менее 30 см) на рабочий стол для проверки параллельности оси X. Подсветите квадрат (F1 (Light)) и снова перейдите в настройки EZCad (Param (F3)). Увеличение значения поднимает сторону A вверх по оси Y и опускает сторону Б. Рекомендуемый шаг — 0.01.

8. Настройка оси Y.

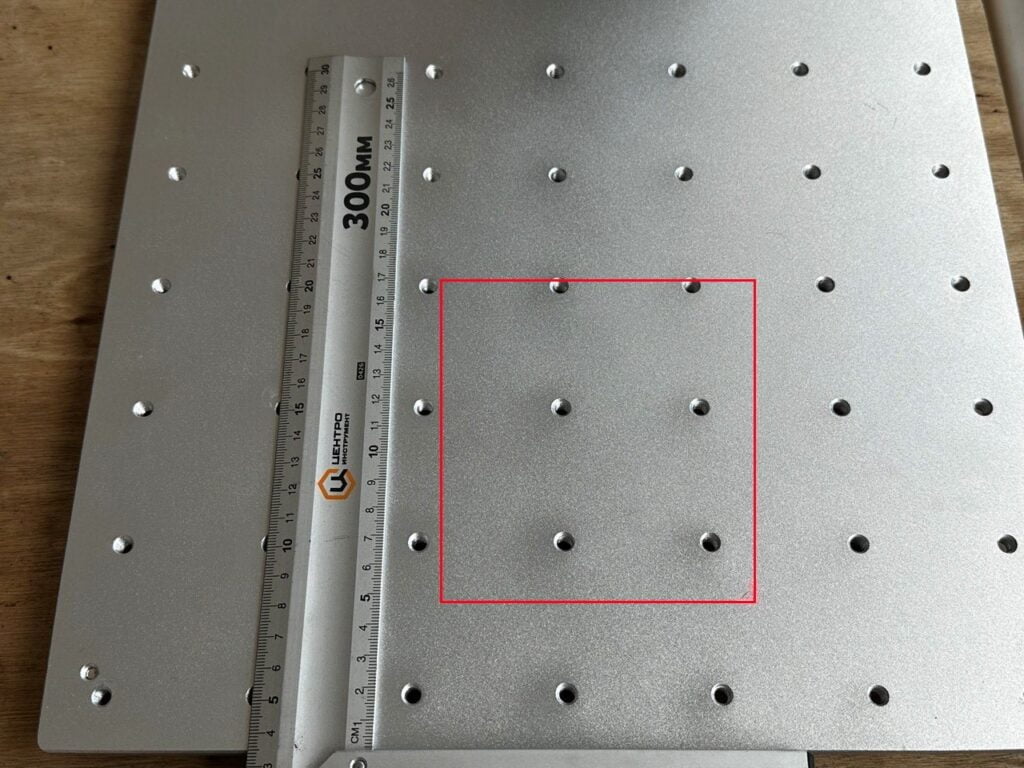

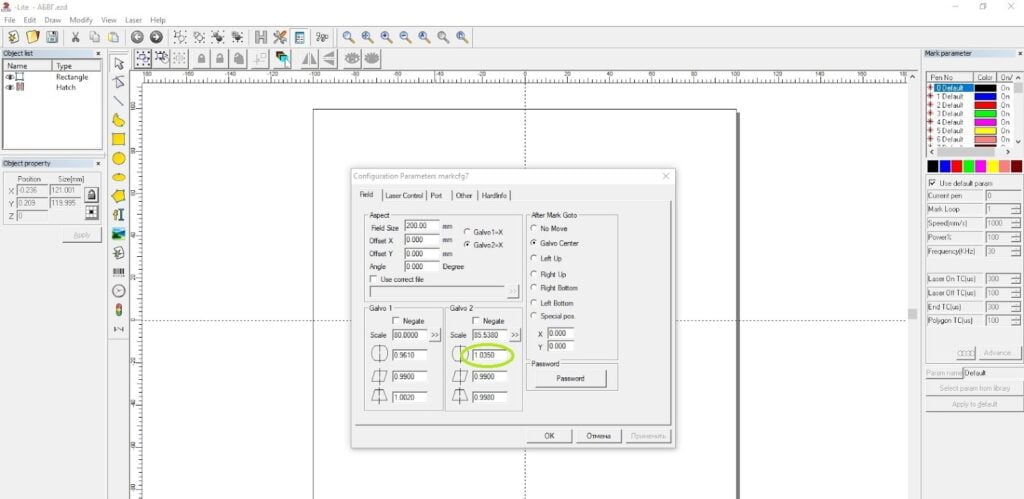

   После настройки параллельности по оси X, повторите процесс для оси Y. Поместите угольник для проверки параллельности оси Y и подсветите квадрат (F1 (Light)). В настройках EZCad (Param (F3)), увеличение параметра перемещает сторону В влево по оси X, а сторону Г вправо. Уменьшение значения оказывает противоположный эффект. Рекомендуемый шаг также 0.01.

9. Проверка выпуклости и вогнутости.

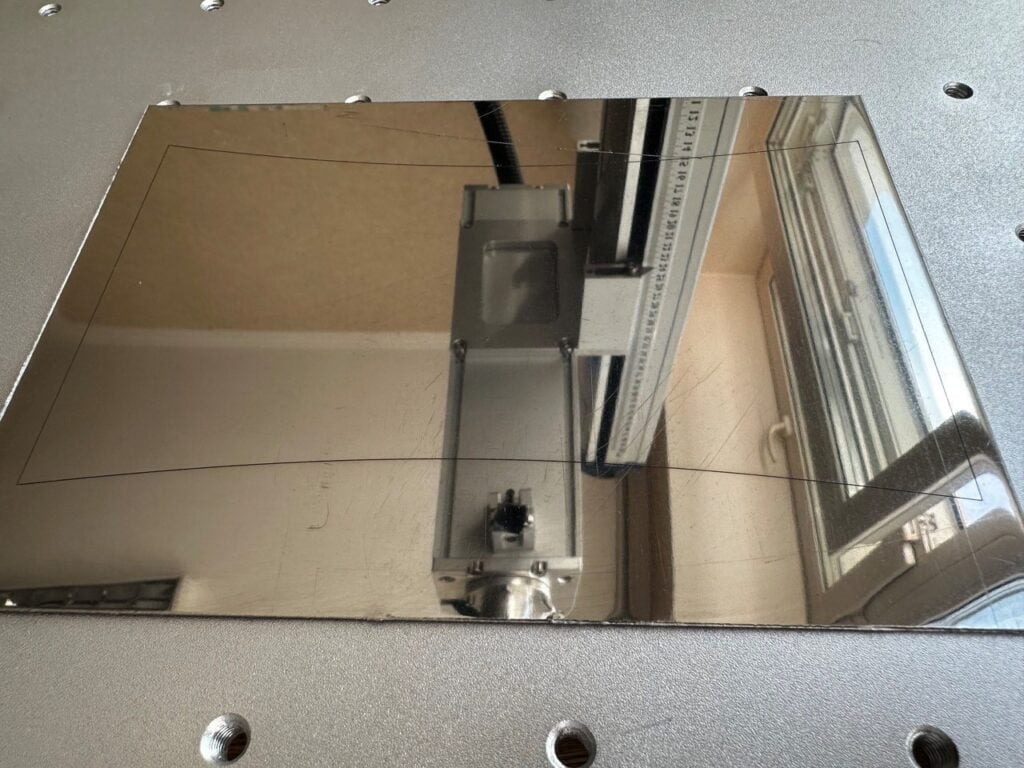

   Проверьте наличие выпуклостей и вогнутостей. На изображении может быть пример вогнутости по оси X. Увеличение выделенного параметра увеличивает вогнутость по оси X (сторон В и Г). Рекомендуемый шаг — 0.01.

10. Настройка оси Y.
    Перейдите к оси Y. Увеличение значения увеличивает вогнутость сторон A и Б. Рекомендуемый шаг — 0.01.

11. Заключительные корректировки и сохранение.
    По завершении настройки геометрии проверьте и откорректируйте настройки размерности в EzCad. После достижения требуемого результата сохраните настройки в отдельном файле. Для работы с несколькими линзами рекомендуется сохранять отдельные копии программы EZCad под каждую линзу.

Настройка параметров гравировки: мощность, скорость, частота

Геометрия отвечает за точность размеров, а за качество и глубину изображения — три основных параметра, которые задаются в свойствах объекта (Mark Parameter):

• Мощность (Power, %) — определяет интенсивность воздействия. Больше мощность — глубже и контрастнее гравировка, но выше риск перегрева и наплывов.
• Скорость (Speed, мм/с) — скорость перемещения луча. Меньше скорость — глубже и темнее результат.
• Частота (Frequency, кГц) — частота следования импульсов. Влияет на сплошность линии и оттенок на металле.

Ориентировочные режимы для волоконного маркера 20–30 Вт:

Значения ориентировочные — точные подбираются тестом под конкретный станок и материал. Подробный подбор мощности под материал — в статье как выбрать мощность лазерного излучателя, а параметры для цветной гравировки — в материале цветная лазерная гравировка в EzCad2.

Как добиться более чёткой гравировки

Если изображение получается размытым или бледным:

• проверьте фокусировку — расфокусировка стирает чёткость в первую очередь;
• уменьшите скорость или добавьте проход для глубины;
• для мелких деталей уменьшите шаг заполнения (Line) до 0.01–0.02 мм;
• убедитесь в правильной геометрии (см. шаги выше) — искажение осей тоже снижает чёткость линий.

Полезные советы и выводы:

• Влияние температуры и влажности: Окружающая среда, особенно температура и влажность, может влиять на точность маркировки. Регулярно проверяйте настройки геометрии при изменениях этих параметров.
• Состояние линз и зеркал: Загрязнённые или повреждённые линзы и зеркала могут значительно ухудшить качество маркировки. Плановые проверки и чистка оптики помогут избежать проблем с геометрией.
• Регулярное обслуживание: Своевременное техническое обслуживание оборудования, включая проверку механических и оптических компонентов, является залогом стабильной работы станка.
• Использование калибровочных образцов: Регулярное использование тестовых образцов помогает быстро выявить и устранить отклонения в геометрии.
• Протоколирование изменений: Ведение журнала всех изменений в настройках поможет быстро восстановить оптимальные параметры после любых сбоев или замен компонентов.

Грамотная настройка геометрии и параметров — основа точной гравировки. После транспортировки, скачков напряжения или замены линзы геометрию стоит перепроверять, а удачные настройки сохранять отдельным файлом под каждую линзу.
