Лазерная гравировка на стекле: как бороться с бликами и искажениями в гравировке

Почему возникают блики и искажения при лазерной гравировке на стекле?

Стекло гравируют CO₂-лазером, и на то есть точная причина: стекло полностью поглощает излучение с длиной волны 10,6 мкм в тончайшем поверхностном слое. Луч не проходит внутрь, а мгновенно нагревает поверхность — она растрескивается микровыколами, которые и складываются в характерный белый матовый рисунок.

Волоконный лазер (1064 нм) для стекла бесполезен: эту длину волны стекло пропускает насквозь, почти не поглощая. Поэтому маркиратор по металлу стекло не гравирует, сколько мощности ни добавляй.

Но даже на правильном станке результат часто разочаровывает: рисунок выходит бледным и неровным, по краям появляются сколы, а на поверхности — чёрные следы. Причина почти всегда в двух вещах — отражении от полированной поверхности и избыточной мощности. Разберём, чем матировать стекло перед работой, какие параметры выставить и почему закалённое стекло гравировать нельзя.

💡 Нужна резка стекла, а не гравировка? Это другая технология и другое оборудование — смотрите лазерные станки для стекла. Если ищете объёмное изображение внутри стекла (3D-портреты, сувениры) — это субповерхностная гравировка, выполняется на специальных установках.

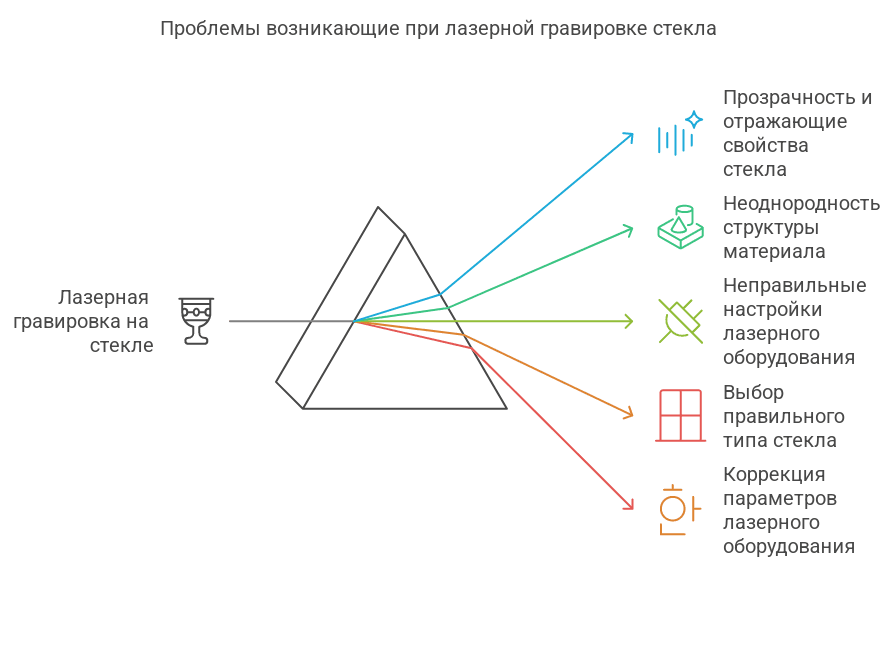

Почему гравировка на стекле получается неравномерной

1. Каким лазером вообще гравируют стекло

Ключевой момент, который определяет всё остальное: стекло гравируют CO₂-лазером (длина волны 10,6 мкм). Стекло полностью поглощает это излучение в тончайшем поверхностном слое — луч не проходит внутрь, а мгновенно нагревает поверхность, вызывая микровыколы. Из них и складывается характерная белая матовая гравировка.

Волоконный лазер (1064 нм) стекло не гравирует: для этой длины волны стекло прозрачно, луч проходит насквозь, почти не отдавая энергию. Поэтому маркиратор по металлу для стекла не подойдёт. Исключение — УФ-лазеры (355 нм), которые работают со стеклом в режиме «холодной» обработки с минимальным нагревом.

2. Стекло — хрупкий материал с внутренним напряжением

Гравировка на стекле — это, по сути, контролируемое разрушение поверхности. Луч создаёт микротрещины, и от того, насколько равномерно они распределены, зависит результат. Слишком много энергии — трещины сливаются в сколы и «зализанные» участки, слишком мало — рисунок бледный и неравномерный.

Осложняет задачу неоднородность самого материала. Обычное силикатное стекло содержит микровключения и внутренние напряжения, из-за которых реакция на луч в разных точках отличается. Кварцевое и оптическое стекло однороднее, но и дороже.

3. Отражение и фокусировка на прозрачной поверхности

Прозрачная полированная поверхность частично отражает падающий луч, и лучу труднее «зацепиться» за неё в точке фокуса. Часть энергии уходит впустую, гравировка получается слабее ожидаемой. Именно эту проблему решает матирование поверхности перед гравировкой — о нём ниже.

Как минимизировать блики при гравировке стекла?

1. Матирование поверхности перед гравировкой

Матовое покрытие снижает отражение и помогает лучу сфокусироваться точно на поверхности. Варианты:

• аэрозольная краска на водной основе или защитная паста;
• защитная плёнка;
• тонкий слой мыла или мела;
• влажная салфетка или бумажное полотенце, прижатое к поверхности (охлаждает зону нагрева и уменьшает сколы).

💡 Приём из нашей практики

За годы работы со стеклом мы пришли к простому и быстрому решению: перед гравировкой заштрихуйте участок обычным перманентным маркером, который пишет по стеклу. Тёмная штриховка помогает лучу чётко сфокусироваться на поверхности, мощность не рассеивается, а гравировка получается контрастнее и ровнее.

После гравировки остатки маркера легко смываются спиртовым раствором — на самой гравировке следов не остаётся.

Этот способ дешевле аэрозолей, не оставляет липких следов и подходит для разовых и мелкосерийных работ.

2. Параметры гравировки стекла

Стекло требует низкой мощности и высокой скорости — задача не «прожечь», а аккуратно снять тончайший поверхностный слой. Ориентировочные режимы для CO₂-станка:

Значения ориентировочные, подбираются тестом под конкретный станок.

Три правила, которые важнее конкретных цифр:

• Мощность — минимально возможная. Избыток энергии даёт сколы и «зализанные» края вместо чёткого рисунка.
• Скорость — высокая. Быстрое прохождение луча снижает накопление тепла и риск трещин.
• Разрешение не завышайте. При DPI выше 500 точки сливаются, и вместо детализации получается сплошной скол. Для стекла 300 DPI обычно оптимальны.

Подобрать мощность станка под ваши задачи поможет статья как выбрать мощность лазерного излучателя.

3. Выбор правильного типа стекла

Оптимальным для гравировки считается матовое или сатинированное стекло. Оно снижает вероятность появления бликов и обеспечивает равномерную текстуру рисунка.

Как избежать искажений при лазерной гравировке?

1. Использование поворотных осей при гравировке цилиндрических изделий

При работе с бокалами, вазами или бутылками рекомендуется использовать поворотное устройство, которое позволит поддерживать равномерное воздействие лазерного луча.

2. Контроль глубины гравировки

Чрезмерное воздействие лазера может привести к появлению микротрещин, что вызывает оптические искажения. Оптимальная глубина гравировки на стекле составляет 0,01-0,03 мм.

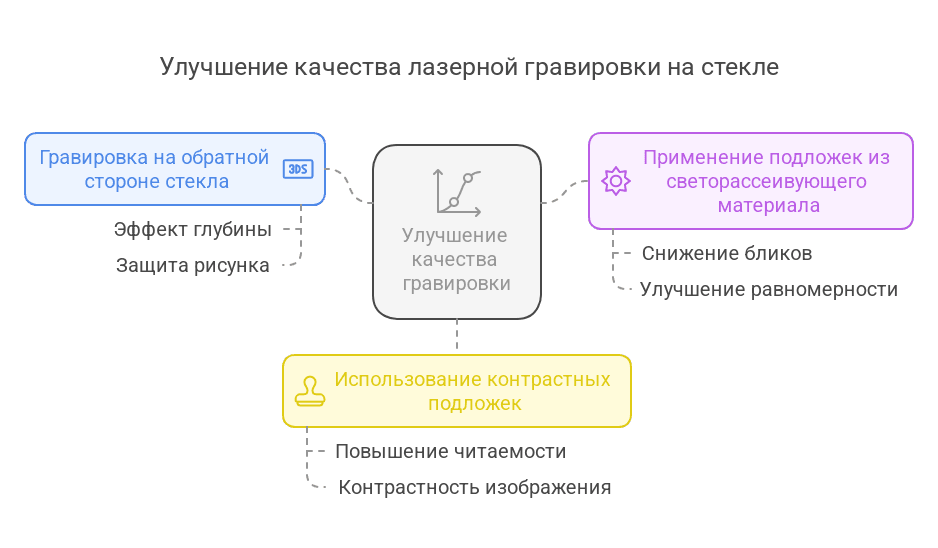

3. Применение вспомогательных материалов

Для улучшения качества изображения можно использовать вспомогательные элементы, такие как:

• Гравировка на обратной стороне стекла для создания эффекта глубины;
• Применение подложек из светорассеивающего материала;
• Использование контрастных подложек для повышения читаемости рисунка.

Частые дефекты гравировки стекла и их причины

⚠️ Закалённое стекло гравировать нельзя. Локальный нагрев нарушает внутреннее напряжение, и изделие может разрушиться целиком — иногда не сразу, а спустя время. Гравировку наносят до закалки либо выбирают обычное стекло.

Лазерная гравировка на стекле требует тонкой настройки оборудования, правильного выбора материалов и применения вспомогательных методов для минимизации бликов и искажений. Ознакомьтесь со всеми рекомендациями и характеристиками лазерных станков для стекла, чтобы добиться четкого и профессионального результата.
