3D лазерная гравировка: технологии, оборудование, ограничения и перспективы

Что такое 3D лазерная гравировка

3D лазерная гравировка — это процесс обработки материалов сфокусированным лазерным излучением, при котором создается либо рельефное изображение на поверхности, либо объемная картина внутри прозрачного материала (обычно стекла или кристаллов).

В отличие от 2D-гравировки, где изображение ограничено только плоскостью, технология 3D формирует глубину, позволяя создавать сложные композиции: от художественных элементов до точных промышленных маркировок.

Физические принципы работы

Лазерный луч высокой плотности энергии испаряет или изменяет структуру материала в точке воздействия. В зависимости от параметров излучения, скорости перемещения и фокусировки можно добиться:

• Рельефа на поверхности — последовательное снятие материала создает объемное изображение.
• Внутреннего эффекта в стекле — внутри кристалла формируются микротрещины или зоны помутнения, которые и образуют 3D-изображение.

Программное управление (CAD/CAM-системы) обеспечивает точное позиционирование луча и реализацию сложных моделей.

Материалы для 3D лазерной гравировки

• Металлы (сталь, алюминий, титан, латунь) — маркировка деталей, декоративные рельефы.
• Пластики и акрил — рекламные элементы, прототипы, изделия с подсветкой.
• Стекло и кристаллы — портреты, сувениры, корпоративные подарки.
• Камень, керамика — интерьерные и архитектурные элементы.
• Дерево — художественная резьба и декоративные композиции.

Оборудование: виды лазеров и производители

Для 3D-гравировки применяются разные типы лазеров:

• CO₂-лазеры (10,6 мкм)
  • Идеальны для работы с органическими материалами: дерево, кожа, акрил, стекло, резина.
  • Неэффективны для большинства металлов без дополнительного покрытия.
  • Стоимость оборудования: ориентировочно от 10 000 до 65 000 BYN (настольные и производственные модели).

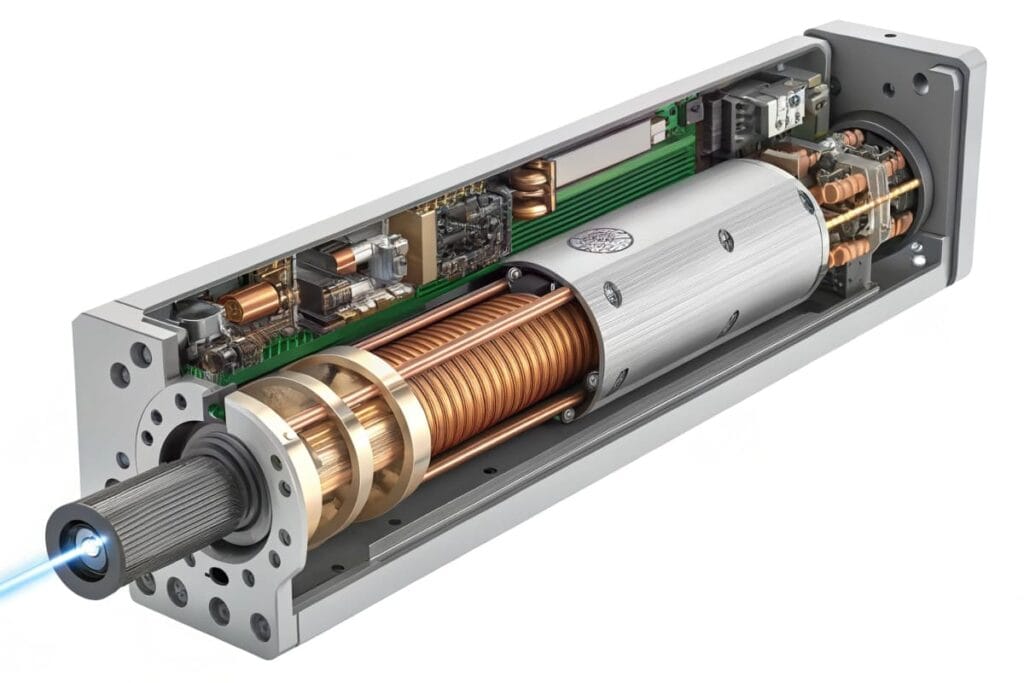

• Волоконные лазеры (1064 нм)
  • Предназначены для металлов и некоторых пластиков.
  • Обеспечивают высокую точность при глубокой гравировке.
  • Используются в промышленности для серийного производства.
  • Стоимость: от 25 000 до 160 000 BYN в зависимости от мощности (20–100 Вт).
• Ультракороткоимпульсные лазеры (фемтосекундные)
  • Применяются для гравировки внутри стекла и прозрачных материалов.
  • Позволяют создавать изображения без повреждения поверхности.
  • Цена — от 130 000 BYN и выше.

Известные производители оборудования

• Trotec (Австрия) — премиальные CO₂ и волоконные системы.
• JPT (Китай) — производитель УФ лазерных источников, волоконных лазеров и решений с технологией MOPA.
• Maxphotonics (Китай) — ведущий поставщик волоконных лазеров с длиной волны 1064 нм.
• Sintec Optronics, Raycus — поставщики волоконных источников и станков.

Программное обеспечение

Для моделирования и подготовки файлов используют CAD/CAM-пакеты:

• CorelDRAW, AutoCAD, SolidWorks — для подготовки чертежей.
• LightBurn, EZCAD, LaserGRBL — для управления лазерным станком.
• 3ds Max, Blender — при создании сложных 3D-моделей.

ПО позволяет конвертировать 3D-изображение в управляющий код для лазера, обеспечивая точную последовательность обработки.

Процессы 3D гравировки: стекло vs. поверхность

Важно разделять два принципиально разных направления:

1. Внутренняя гравировка в стекле (объёмное изображение)

Это формирование 3D-изображения внутри прозрачного материала без повреждения поверхности. Технология называется субповерхностной лазерной гравировкой (SSLE):

• Лазерный луч фокусируется в точку внутри стекла или оптического кристалла. В этой точке плотность энергии достигает порога разрушения, и возникает микротрещина (точка-воксель). Множество таких точек складываются в объёмное изображение.
• Поверхность остаётся гладкой и целой — луч проходит сквозь неё, не повреждая.
• Применяются импульсные лазеры с зелёной длиной волны (532 нм) или специализированные SSLE-установки. Обычный волоконный лазер 1064 нм для этого не подходит: стекло прозрачно для этой длины волны, и сфокусировать разрушение внутри него стабильно не получается.
• Популярна для 3D-портретов, сувениров, наградной и корпоративной продукции.
• Время работы: от 5 до 30 минут в зависимости от размера и плотности модели.

Это нишевая технология со специализированным оборудованием — отдельным от станков для поверхностной гравировки.

2. Рельефная гравировка на поверхности

• Применяется для металлов, дерева, акрила и других твердых материалов.
• Формирует реальную глубину (от 0,05 до 5 мм).
• Используется в промышленности (маркировка, серийное производство), а также в декоративном оформлении.
• Время обработки зависит от глубины: например, гравировка логотипа на металлической детали занимает 1–3 минуты, создание рельефа на пластике — до 15 минут.

2.5D и истинная 3D — в чём разница. На практике различают два подхода к рельефу:

• 2.5D (послойная растровая гравировка) — лазер снимает материал слоями по карте высот (grayscale-изображение, где яркость = глубина). Так делают барельефы, печати, логотипы с глубиной. Это самый распространённый «3D» на волоконных и CO₂-станках.
• Истинная 3D — обработка по полноценной объёмной модели с разных сторон/углов, ближе к фрезеровке. Требует поворотных осей или 5-осевых систем, применяется реже.

Для большинства задач (барельефы, глубокая гравировка логотипов, рельеф на металле и акриле) используется именно 2.5D-подход — он реализуется на стандартных волоконных и CO₂-станках с управлением мощностью и числом проходов.

Ограничения технологии

Несмотря на очевидные преимущества, 3D лазерная гравировка имеет ряд ограничений:

• Высокая стоимость оборудования — даже компактные системы требуют вложений от 10 000 BYN, а промышленные комплексы — десятки тысяч долларов.
• Монохромность изображений — лазер формирует только оттенки серого и рельеф, без цветной печати.
• Требования к исходным моделям — необходима качественная 3D-модель, что требует профессиональных навыков или услуг дизайнера.
• Ограничения по материалам — прозрачные полимеры с высокой термостойкостью и металлы с отражающими поверхностями могут требовать специальной обработки или покрытия.
• Скорость — создание сложного изображения занимает десятки минут, что может быть критично при массовом производстве.

Экономическая эффективность

Внедрение технологии оправдано, если:

• производство требует серийной маркировки деталей;
• предприятие выпускает сувенирную или рекламную продукцию;
• важна долговечность и уникальность изображения.

При серийных заказах оборудование окупается в течение 1–2 лет, особенно при работе с металлами и акрилом.

3D лазерная гравировка объединяет две технологии: создание рельефа на поверхности твердых материалов и формирование объемных изображений внутри стекла. Это мощный инструмент для промышленности, рекламы и дизайна.

Однако перед внедрением необходимо учитывать стоимость оборудования, ограничения по материалам и требованиям к исходным моделям. При правильной интеграции лазерная гравировка позволяет создавать уникальные изделия, повысить эффективность производства и занять новые ниши на рынке
