Важно: Мы внесли в договор купли-продажи отдельный пункт, исключающий гарантийную ответственность при эксплуатации лазерного оборудования без ИБП с двойным преобразованием. Это не маркетинговый ход — это вывод из многолетней практики обслуживания оборудования и прямой обратной связи от наших покупателей.
Содержание
Онлайн-ИБП (он же VFI — Voltage and Frequency Independent) — единственный тип ИБП, при котором нагрузка никогда не питается напрямую от сети.

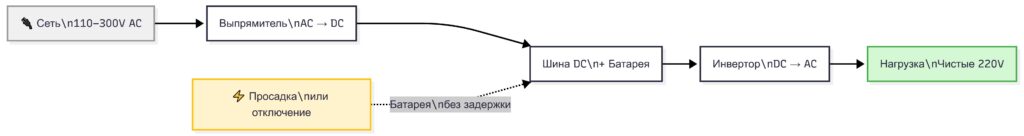

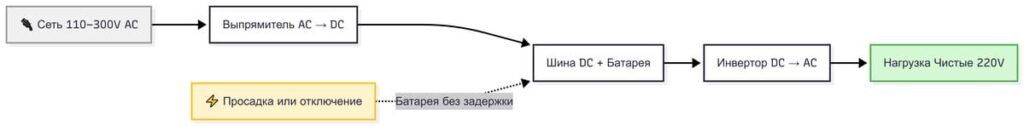

Принцип работы:
Чем это отличается от обычного (офлайн / линейно-интерактивного) ИБП:
| Параметр | Офлайн-ИБП | Линейно-интерактивный | Онлайн-ИБП |
|---|---|---|---|
| Время переключения на батарею | 4–12 мс | 2–4 мс | 0 мс |
| Фильтрация помех | Слабая | Средняя | Полная изоляция |
| Форма выходного напряжения | Ступенчатая | Аппроксимированная | Чистая синусоида |
| Стабилизация напряжения | Нет | ±8–15% | ±2–3% |
| Подходит для лазеров | ❌ | ❌ | ✅ |
Широкий входной диапазон (110–300 В AC) означает, что ИБП стабилизирует напряжение, не переходя на батареи при типичных просадках, — это сохраняет ресурс аккумуляторов и защищает лазер одновременно.
Лазерные граверы и маркираторы — это высокоточные комплексы с высокой стоимостью, особенно в случае с MOPA и УФ-лазерами. Анализ технической документации JPT, Raycus, MAXphotonics и IPG показывает общую черту: все лазерные источники питаются от строго стабилизированного напряжения 24V ±1% или 48V DC ±2% и управляются сложной цифровой электроникой.
Реальные проблемы электросети, с которыми сталкиваются ежедневно:

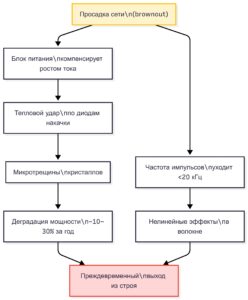

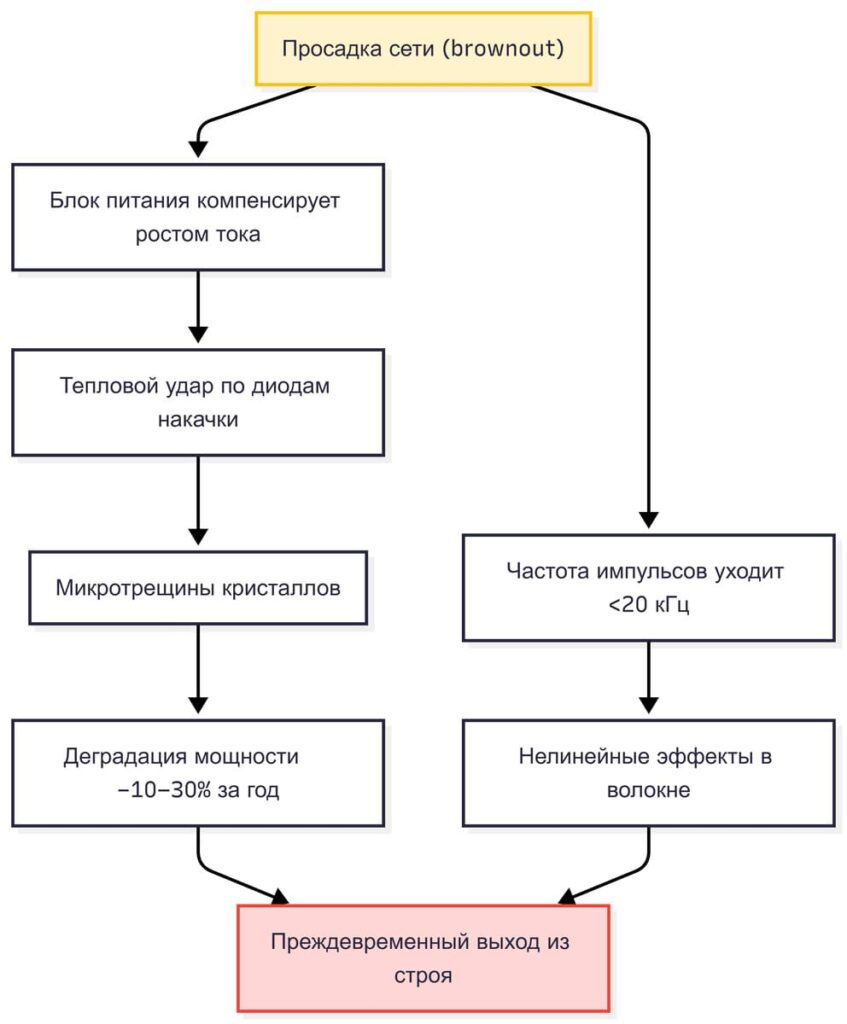

Блок питания внутри лазера — устройство с конечной точностью. У любого промышленного AC/DC-блока паспортный допуск на выходное напряжение составляет ±1–2% — и это при идеальных входных условиях. Как только входное напряжение начинает «скакать», выходные 24V «плывут» вместе с ним. Быстрые просадки длительностью единицы миллисекунд импульсный блок питания физически не успевает скомпенсировать — ёмкости конденсаторов на это не хватает.
Как отличить проблему питания от поломки самого излучателя — в статье диагностика лазерного излучателя.
Представители: YLP-V2-1-100-10-10, RFL-P20QB/P30QB, MAX MFP-10W~70W
Из паспортов этих лазеров видно: они требуют питания 24V DC ±1%. Блок питания встроен в корпус или идёт комплектно, но он преобразует переменный ток сети в постоянный — и именно здесь начинается уязвимость. Подробнее об устройстве и различиях лазерных источников Raycus читайте в нашем обзоре лазерных источников Raycus.
Уязвимость 1 — Тепловой удар по диодам накачки. В паспорте Raycus P20/30/50QB прямо указано: «Power source sudden interruption will do great harm to the laser device». При резком «проседании» сети штатный блок питания пытается компенсировать падение за счёт роста тока. Это вызывает тепловой удар по диодам накачки и может привести к деградации кристаллов или выходу драйвера из строя.
Уязвимость 2 — Дрейф частоты в запрещённую зону. Мануалы Raycus QB, Raycus RFL-P30MX, JPT YDFLP-E-60-M7-M-R, MAX MFP 10W–70W и MFPT 30–70M, YLP-V2-1-100 (IPG) содержат требование: «Make sure the pulse repetition rate higher than 20 kHz». При сбоях питания частота может «плавать», уходя в запрещённую зону 15–18 кГц. В этом режиме энергия на импульс растёт настолько, что возникают нелинейные эффекты, разрушающие оптическое волокно изнутри (превышение порога лучевой прочности). Если лазер уже потерял мощность — возможно, причина именно в этом: читайте нашу статью почему лазер теряет мощность.
Уязвимость 3 — Импульсные помехи на управляющих линиях. Высокочастотные помехи от мощного соседнего оборудования могут наводиться на линию 24V или управляющие сигналы DB25, вызывая «дребезг» импульса шириной 80–120 нс.
Решение: Онлайн-ИБП подаёт на блок питания лазера идеально чистые 220V. Даже если во время запуска мощного станка напряжение в цехе упадёт до 150V — ИБП автоматически добавит недостающее от батарей без единой миллисекунды отключения, исключая тепловой удар по диодам.
Представители: JPT YDFLP-E-60-M7-M-R, RFL-P30MX, RFL-P60MX
MOPA-лазеры — «высокоинтеллектуальные» устройства с управляемой длительностью импульса от 2 нс до 500 нс и управляемой частотой. Именно эта гибкость делает их наиболее уязвимыми к нестабильному питанию. Полный каталог лазерных источников JPT представлен на странице лазерный источник JPT, а обзор всех актуальных моделей — в статье модели излучателей JPT для лазерной маркировки.
Уязвимость 1 — Сбой цифровой синхронизации. Из паспорта JPT M7 следует, что длительность импульса управляется через сложный цифровой протокол по линиям DB25 (Serial Input, Serial Clock). Любая просадка 24V может привести к сбою тактового генератора. Результат: вместо заданных 200 нс лазер выдаёт 2 нс с пиковой мощностью >10 кВт — это гарантированно разрушает дорогостоящий выходной изолятор (оптический компонент стоимостью от $300 до $800).
Уязвимость 2 — Плавающие логические уровни. Стабильное напряжение на шине 24V DC критично для корректной работы цифровых цепей управления. При просадке сети уровень TTL High «плывёт» с 5V до 4,2V и ниже — контроллер начинает некорректно интерпретировать управляющие сигналы. Именно поэтому часть проблем, описанных в статье проблемы и рекомендации по эксплуатации лазерных маркеров, решается установкой онлайн-ИБП.
Решение: ИБП обеспечивает не просто наличие тока, а его чистоту. Стабильная синусоида на входе блока питания гарантирует корректные логические уровни в цифровых цепях управления MOPA-лазером.
Представители: JPT Seal-355-3SE, JPT Seal-355-5SE
УФ-лазеры — самые капризные и дорогие в обслуживании из всех представленных типов. Их каталог на нашем сайте: УФ-лазерный станок. Главная особенность этих лазеров — жёсткая зависимость от стабильной работы чиллера.
Уязвимость 1 — Термический шок нелинейных кристаллов. В паспорте JPT Seal-355 указан строгий регламент включения: «Turn on chiller and set temperature control at 25°C until it is stable». Если пропадёт электричество даже на 1 секунду — чиллер встанет. Когда питание восстановится, лазер включится, а чиллеру потребуется 30–60 секунд на запуск компрессора. Без охлаждения нелинейные кристаллы (LBO/BBO) перегреваются за секунды и необратимо теряют эффективность. Офлайн-ИБП с временем переключения 4–12 мс здесь не спасает — чиллер всё равно перезапустится.
Уязвимость 2 — Скачки напряжения на линии питания. Питание этого лазера — 12V DC при токе потребления >15А. Скачки напряжения смертельны для задающих генераторов накачки УФ-излучения.
Решение: Онлайн-ИБП критически важен именно в тандеме с чиллером. ИБП рассчитывается на суммарную мощность: лазер ~180W + чиллер ~500W = ~680W (≈1 кВА). Благодаря нулевому времени переключения чиллер не заметит пропадания сети и продолжит охлаждение кристалла.
Представители: Dawei D30 RF Tube
CO2-лазер с RF-трубкой кардинально отличается от волоконных: он питается напряжением 48V DC ±2%. Посмотреть доступные модели можно в каталоге CO2-лазерных станков. Сравнение CO2 и волоконных лазеров по характеристикам и задачам — в нашей статье сравнение CO2 и волоконных лазеров.
Уязвимость 1 — Индуктивная нагрузка и выбросы. Источник питания CO2-трубки — мощный RF-генератор с высокой индуктивной составляющей. При коммутации мощного оборудования в цехе в сети возникают сильные выбросы энергии, которые проходят через стандартный блок питания.
Уязвимость 2 — Нестабильность плазменного разряда. В паспорте Dawei D30 указано, что срок службы трубки напрямую зависит от стабильности разряда. Нестабильное питание вызывает нестабильность плазмы, эрозию электродов и преждевременное падение мощности трубки.
Решение: ИБП с двойным преобразованием подаёт на вход 48V-драйвера «стерильное» напряжение — это продлевает срок службы как самого драйвера, так и дорогостоящей RF-трубки. При возникновении неполадок обращайтесь в наш сервис и ремонт лазерного оборудования.
Онлайн-ИБП создаёт для лазера «тепличные» условия, максимально приближая реальный срок службы к заявленному производителем MTBF.
| Тип лазера | Уязвимый компонент | Устраняемый риск | Расчётное увеличение ресурса |
|---|---|---|---|
| Волоконный (обычный) | Диоды накачки | Тепловой удар и микротрещины кристаллов из-за постоянной компенсации просадок (brownout) | +20–30% |
| Волоконный (MOPA) | Выходной изолятор и оптика | Сбои цифрового управления длительностью импульса → паразитные наносекундные импульсы с пиковой мощностью >10 кВт | +30–50% |
| УФ (355 нм) | Нелинейные кристаллы LBO/BBO | Термический шок из-за остановки чиллера при перебоях питания | +50–100% |
| CO2 (RF-трубка) | RF-генератор и электроды | Высоковольтные пробои и нестабильность разряда из-за пульсаций на шине 48V | +20–25% |
Главное правило: ИБП должен питать не только лазер, но и всё сопутствующее оборудование — чиллер, компрессор охлаждения, контроллер. Если вы ещё выбираете сам лазерный станок, прочитайте нашу статью как выбрать лазерный гравер и как выбрать мощность лазерного излучателя.

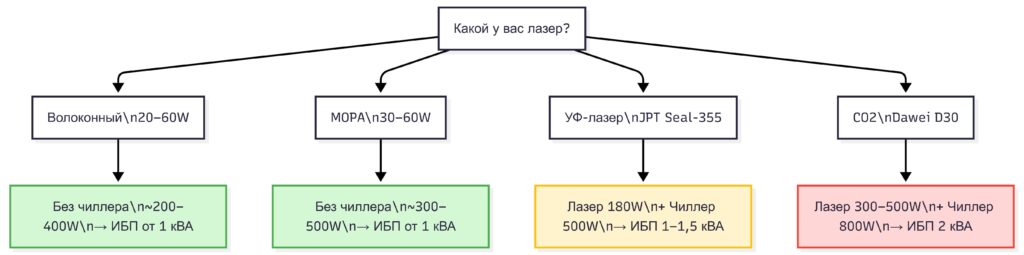

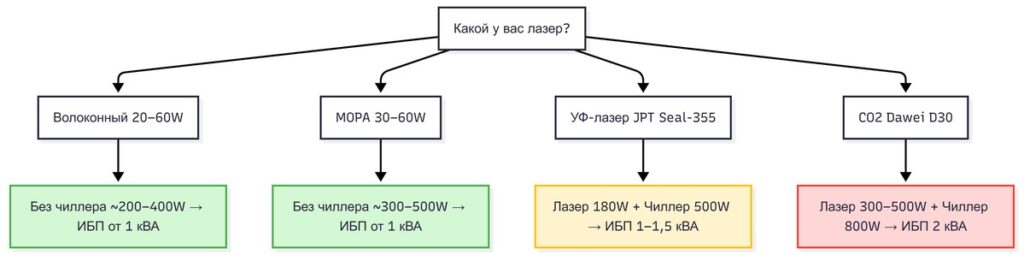

Расчет мощности ИБП:
Обязательные характеристики ИБП для лазера:
Экономия 700–1200 белорусских рублей на покупке качественного онлайн-ИБП может обернуться потерей лазерного источника стоимостью в десятки раз больше — особенно в случае с MOPA и УФ-излучателями. Ознакомьтесь с условиями гарантийного ремонта — там подробно описано, в каких случаях гарантия не распространяется на вышедший из строя лазерный источник.

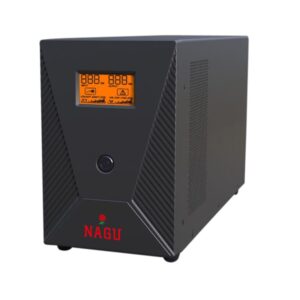

Мы подбираем онлайн-ИБП с двойным преобразованием под конкретную модель лазера и сопутствующее оборудование (чиллер, компрессор, контроллер) — с правильным запасом по мощности. ИБП можно купить вместе со станком или отдельно для уже работающего оборудования.
Запросить подбор ИБП или связаться: Telegram / WhatsApp. Если выбираете станок — ИБП включим в комплект поставки.
Нет. Сетевой фильтр защищает только от высокочастотных помех, но не стабилизирует напряжение и не защищает от просадок, выбросов и пропаданий питания. Для лазерного оборудования это недостаточная защита.
Офлайн-ИБП переключается на батарею за 4–12 мс. За это время чиллер успевает прекратить работу и уйти на перезапуск. Онлайн-ИБП переключается за 0 мс — чиллер не прерывается, кристаллы остаются охлаждёнными.
ИБП мощностью от 1 кВА с технологией Online/Double Conversion, входным диапазоном 110–300V AC и чистой синусоидой на выходе. Подключать нужно весь лазерный модуль вместе с контроллером.
Суммируйте мощность лазерного источника, чиллера и контроллера. Для типичной связки CO2-лазер + чиллер суммарное потребление достигает 1,2–1,5 кВт, поэтому рекомендуется ИБП 2 кВА с запасом 30–40%.
Косвенно — да. Стабильное питание исключает «дребезг» управляющих сигналов на DB25 и дрейф частоты повторения импульсов, что обеспечивает стабильную ширину импульса и однородное качество маркировки. Подробнее о настройке маркировки: цветная лазерная гравировка в EzCad.
