Почему лазер теряет мощность, все основные причины и решения

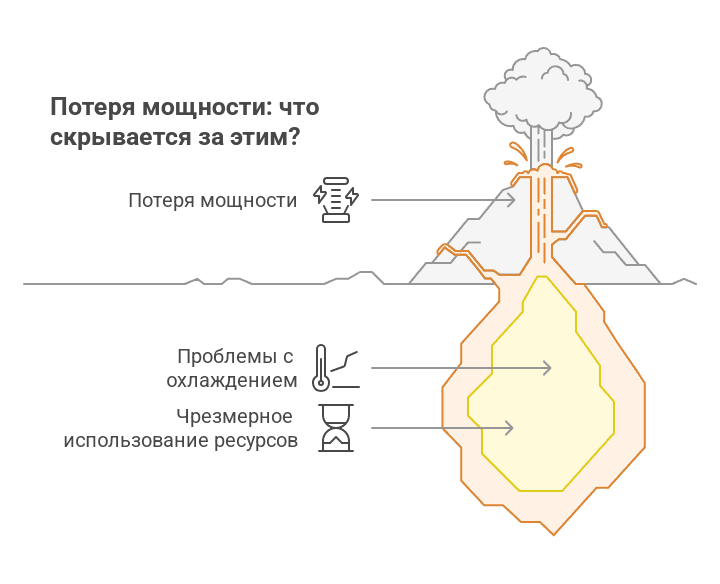

Потеря мощности лазерного источника – это снижение его способности передавать энергию в целевую точку. Результат – ухудшение качества резки и гравировки, падение производительности, увеличение брака. В ряде случаев оборудование теряет до 50% мощности уже в течение первого года при неправильной эксплуатации. Ниже – полный разбор причин по MECE-принципу: исключая дубли, но покрывая все возможные источники проблем.

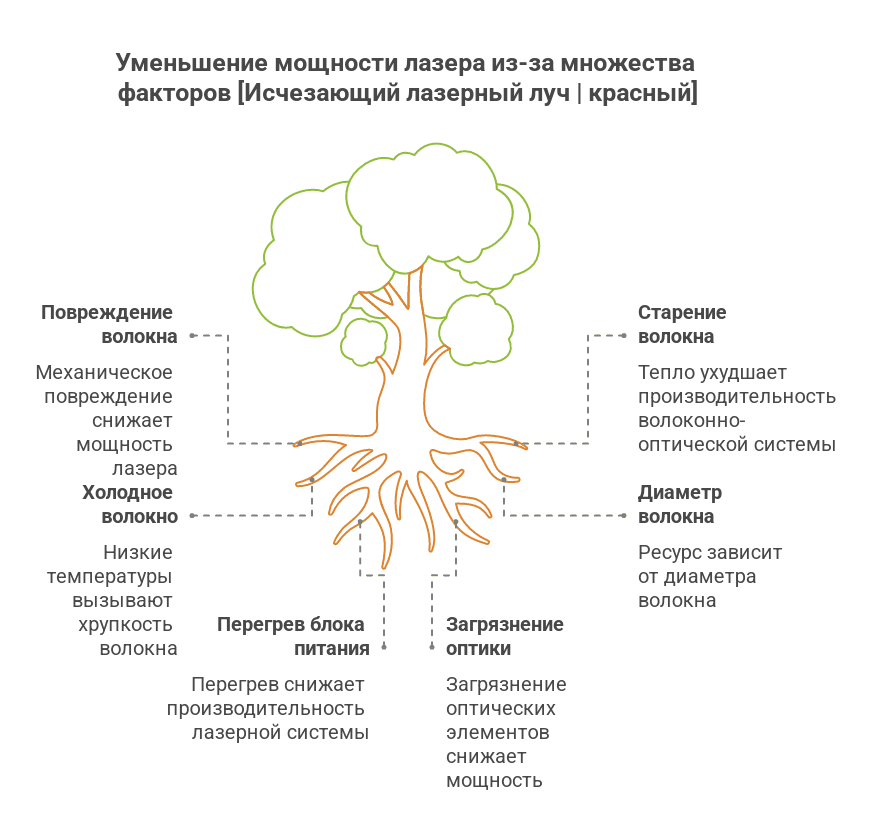

Проблемы с оптоволокном

1. 1. Механические повреждения волокна

      Оптоволокно крайне чувствительно к перегибам, скручиванию и ударам. Часто повреждение возникает при неаккуратной замене головки или переустановке лазера.

      Также существует риск оптического пробоя: при резком скачке мощности или дефекте торцевого покрытия волокна создается локальный перегрев, ведущий к прожогу или трещине в сердцевине.

      🔍 Факт: волокно с микротрещиной теряет до 30% мощности при передаче луча из-за рассеивания и отражения в зоне повреждения.

   2. Термическое старение волокна

      Работа на пиковой мощности без перерывов вызывает постепенное выгорание сердцевины волокна. В редкоземельных легирующих элементах происходят необратимые химические изменения. Это приводит к снижению светопередачи даже при визуально целой структуре.

   3. Хрупкость при низких температурах

      При температуре ниже +10°C оптоволокно из кварцевого стекла теряет часть своей упругости. Любое изгибающее или ударное воздействие в холодном цехе может вызвать микротрещины. Особенно критично для тонких волокон 10/125 мкм.

   4. Зависимость ресурса от диаметра оптоволокна
      • До 30 Вт: обычно используется волокно 10/125 или 20/125 мкм
      • 50 Вт: 30/125 или 40/125 мкм

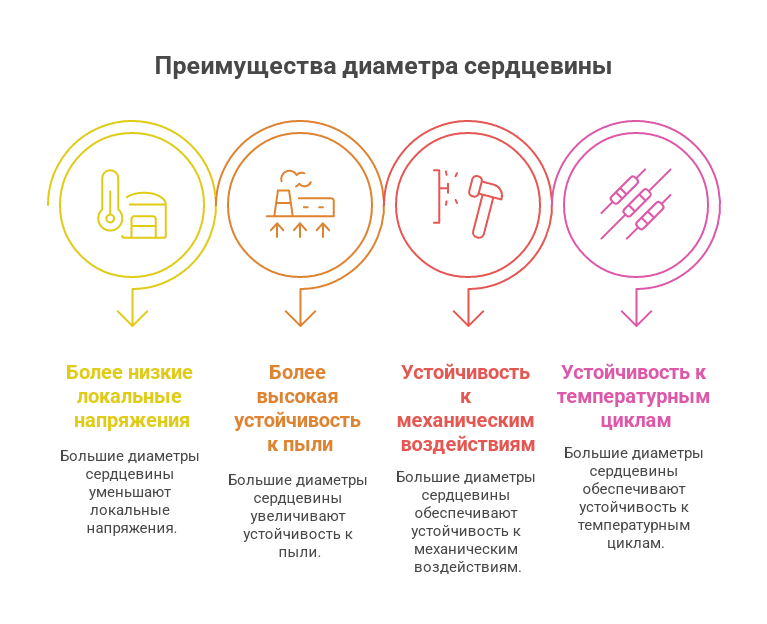

      Чем больше диаметр сердцевины, тем ниже локальные напряжения при нагреве, выше устойчивость к пыли, механическим воздействиям и температурным циклам.

      📌 Вывод: если условия эксплуатации нестабильные (перепады температур, частые пуски/остановки, повышенная мощность), использование 50-ваттных лазеров с увеличенным волокном снижает риск деградации.

Перегрев системы охлаждения

1. 1. Компоненты охлаждения

      В твердотельных лазерах часто используется воздушное охлаждение (вентиляторы, радиаторы), в более мощных – жидкостное с чиллерами. Любой сбой снижает эффективность теплоотвода.

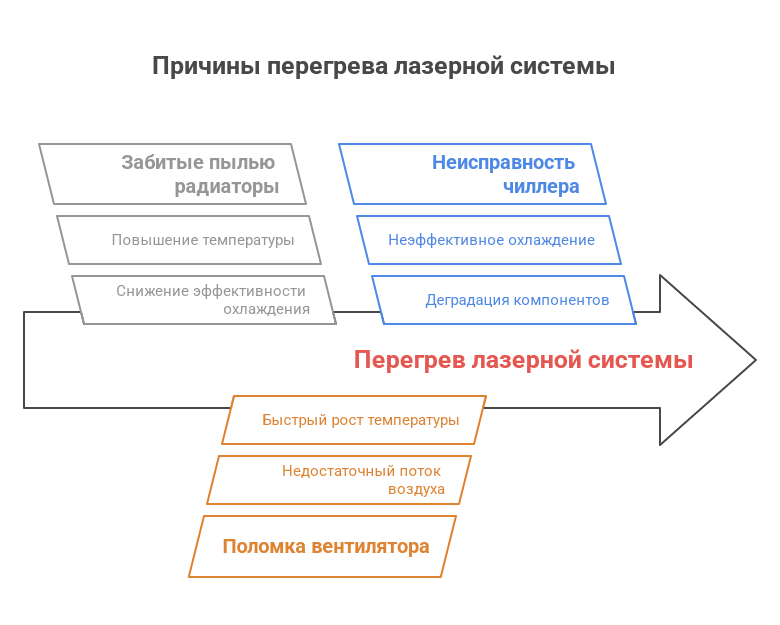

   2. Распространенные неисправности
      • Забитые пылью радиаторы: эффективность падает до 40%
      • Поломка вентилятора: температура внутри источника за 10 минут может превысить 70°C
      • Неисправность чиллера: перегрев диодов, деградация кристаллов

      🔍 Факт: при температуре >60°C Nd:YAG-кристалл теряет до 5% КПД каждые 10 градусов сверх нормы.

   3. Обслуживание
      • Очистка радиаторов – каждые 2-4 недели
      • Проверка уровня жидкости и ее замена в чиллерах – не реже 1 раза в квартал
      • Мониторинг температуры в режиме реального времени через встроенные датчики (если предусмотрено)

Загрязнение оптических элементов

1. 1. Уязвимые зоны
      • Выходная линза источника
      • Коллиматор
      • Фокусирующая линза

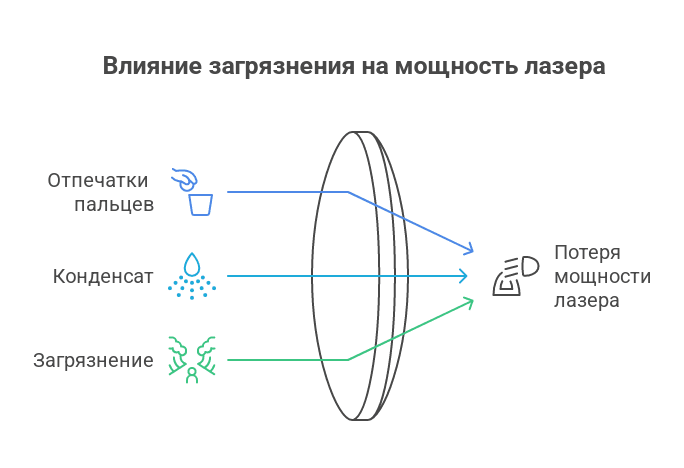

      Любое загрязнение – от отпечатка пальца до конденсата – частично или полностью блокирует прохождение луча.

      🔍 Факт: налет толщиной 0.5 мкм поглощает до 10% мощности при длине волны 1064 нм.

   2. Очистка
      • Изопропиловый спирт 99,9%
      • Безворсовые салфетки (линзочист)
      • Запрещено использовать бытовую химию – остаются пленки, искажающие фокусировку

Износ лазерного резонатора

1. 1. Деградация активных элементов

      Nd:YAG и Nd:YVO4-кристаллы со временем теряют способность генерировать стабильное излучение. Причины:

      • Перегрев
      • Неоднородные напряжения внутри монокристалла
      • Частые пуски/остановки
   2. Норма и отклонения
      • Потеря мощности 1-3% в год – нормальная величина
      • 5-7% и выше – сигнал о проблемах с охлаждением или превышении ресурса

      📌 Вывод: при потере мощности выше 10% за год – необходимо проводить спектральный и термографический анализ резонатора.

Неисправности электроники

1. 1. Блоки питания

      Скачки напряжения и нестабильное питание ведут к деградации диодов, перегреву драйверов и сбоям в логике.

      🔍 Факт: в случае “плавающей” мощности причина часто кроется именно в блоке питания, а не в оптике.

   2. Контроллеры

      Ошибка прошивки, плохой контакт или сбой в логике приводят к недодаче импульсной мощности на выходе.

   3. Диагностика и решение
      • Проверка мультиметром и осциллографом
      • Замена драйверов и плат при нестабильной работе
      • Установка стабилизаторов и ИБП для защиты от скачков сети

Влияние внешней среды

1. 1. Вибрации

      Даже незначительные вибрации от соседнего станка могут расстроить юстировку оптики, что снижает фокус и увеличивает расходимость луча.

   2. Влажность

      Повышенная влажность вызывает конденсат на линзах, а также окисление внутренних соединений и контактов.

      🔍 Факт: в помещениях с влажностью выше 60% резко возрастает риск микрокоррозии оптических компонентов.

   3. Рекомендации
      • Размещение оборудования в отдельных помещениях с контролем температуры и влажности
      • Использование осушителей воздуха и виброизоляции

Основные выводы:

• До 50% проблем – это неправильное обращение с волокном
• Регулярное техобслуживание охлаждения и оптики – ключевой фактор стабильной работы
• Даже самые качественные источники теряют мощность со временем, особенно при перегревах
• Стабильное питание и микроклимат – залог долгого ресурса электроники
