Лазерная сварка: принцип работы и преимущества

Лазерная сварка соединяет металлы сфокусированным лучом света: в точке фокуса плотность энергии настолько высока, что кромки деталей плавятся и сплавляются между собой, а после остывания образуют прочный шов. Сварочная головка при этом не касается заготовки — давления на деталь нет, поэтому она не деформируется.

Главное отличие от дуговой и аргонодуговой сварки — размер зоны нагрева. Лазер греет узкую полосу вдоль шва, а не всю область вокруг. Деталь остаётся геометрически стабильной, шов получается аккуратным и почти не требует зачистки. Именно поэтому лазерную сварку выбирают там, где важен внешний вид изделия или где деталь нельзя «повести»: нержавеющие конструкции, тонколистовой металл, ювелирные и медицинские изделия.

Ниже разберём, в каких режимах работает лазер, какая мощность нужна под вашу толщину металла, зачем нужен защитный газ и когда потребуется присадочная проволока.

Что такое лазерная сварка

Технически лазерная сварка — это соединение материалов за счёт локального расплавления кромок сфокусированным лазерным излучением. Современные аппараты используют волоконный лазер с длиной волны 1064 нм и мощностью от 1000 до 3000 Вт: такое излучение хорошо поглощается сталью, нержавейкой, алюминием и латунью.

Процесс выглядит так: луч фокусируется в точку диаметром порядка 0,2–0,6 мм на стыке деталей. Металл в этой точке нагревается до температуры плавления за доли секунды, образуя сварочную ванну. По мере движения головки вдоль шва ванна остывает позади луча и кристаллизуется — так формируется непрерывное соединение.

От того, насколько глубоко луч проплавляет металл, зависит и тип шва, и область применения — об этом в следующем разделе.

Преимущества лазерной сварки

1. Высокая точность и качество шва

Одна из главных причин популярности лазерной сварки — это исключительная точность и чистота шва. В отличие от традиционных методов сварки, лазерный луч обеспечивает локализованное нагревание, позволяя избежать значительного теплового воздействия на окружающий материал. Это важно для деталей, требующих ювелирной точности, таких как детали автомобилей и электронные компоненты.

2. Скорость процесса

Лазерная сварка позволяет выполнять процесс соединения на значительно большей скорости по сравнению с методами, использующими традиционные сварочные аппараты. Это не только ускоряет производство, но и снижает затраты на производство. Благодаря высокой скорости работы лазерных установок, сварка позволяет значительно повысить производительность.

3. Минимальные деформации и высокая прочность

Благодаря концентрированному тепловому воздействию, лазерный луч минимизирует риск деформации материала. Это особенно важно для тонких и деликатных материалов, которые могут легко деформироваться при использовании других методов сварки. В результате получается прочный и стойкий к внешним воздействиям шов, который сохраняет свою целостность при эксплуатации в сложных условиях.

Типы лазерной сварки

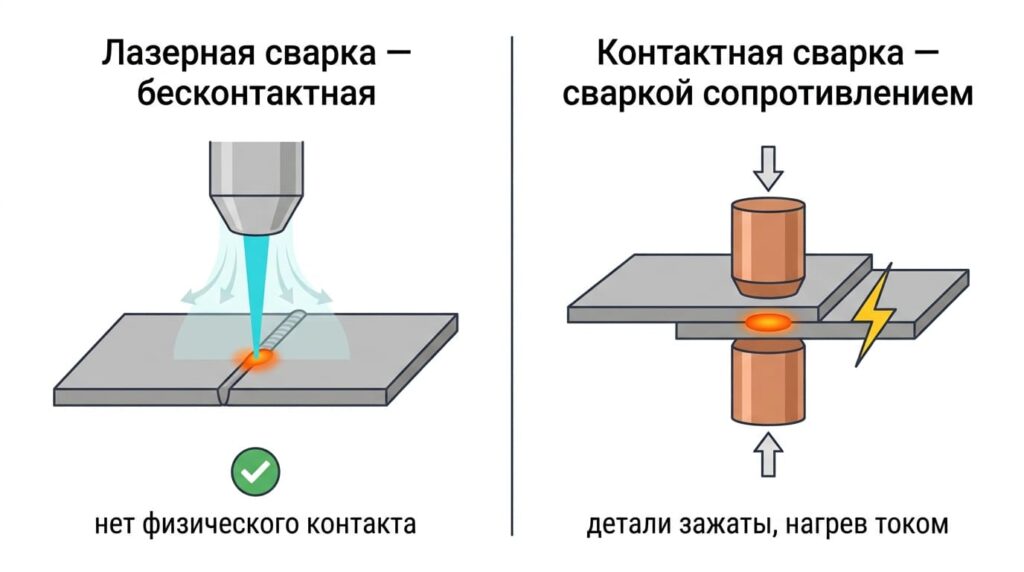

Контактная и бесконтактная сварка: в чём путаница

Часто спрашивают, чем отличается «контактная» лазерная сварка от «бесконтактной». На самом деле лазерная сварка всегда бесконтактная: соединение выполняется сфокусированным лучом света, и сварочная головка физически не касается заготовки. Механического давления на деталь нет.

Контактная сварка (точечная, шовная) — это другая технология, не лазерная. В ней детали зажимаются между электродами, через которые пропускается ток, и металл плавится за счёт сопротивления в точке контакта. Такую сварку применяют, например, для соединения листов в кузовном производстве.

Если вам нужен точный аккуратный шов без деформации детали — это лазерная (бесконтактная) сварка. Если нужно быстро «прихватить» листы внахлёст — это контактная сварка сопротивлением.

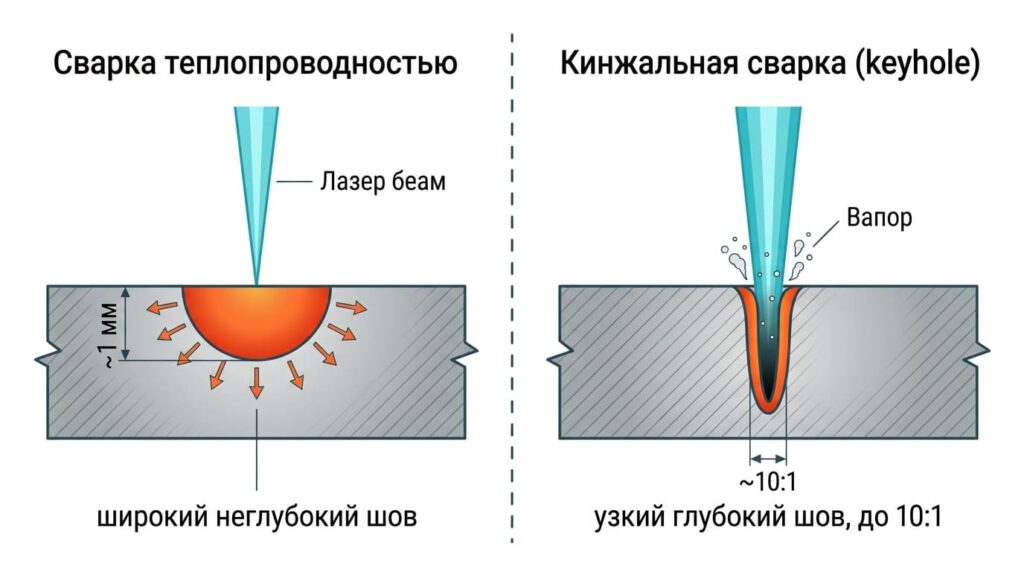

Сварка теплопроводностью и кинжальная (keyhole)

Основная классификация лазерной сварки — по глубине проплавления:

• Сварка теплопроводностью (conduction). Луч нагревает поверхность, тепло распространяется вглубь за счёт теплопроводности. Шов широкий и неглубокий (до ~1–2 мм), поверхность гладкая и эстетичная. Применяется для тонких листов, ювелирных изделий, декоративных швов.
• Кинжальная сварка (keyhole, глубокое проплавление). При высокой плотности энергии металл частично испаряется и образует парогазовый канал («замочную скважину»), по которому луч проникает вглубь. Шов узкий и глубокий, соотношение глубины к ширине достигает 10:1. Применяется для толстых деталей и ответственных конструкций.

Переход между режимами задаётся плотностью мощности: чем она выше, тем глубже проплавление.

Импульсная и непрерывная лазерная сварка

• Импульсная лазерная сварка применяется для сварки тонких материалов и особенно удобна для точечных соединений. Импульсный режим обеспечивает короткие вспышки, что уменьшает перегревание и дает более аккуратный шов.
• Непрерывная лазерная сварка используется для более толстых материалов и обеспечивает непрерывный поток лазерного луча, создавая более прочные и долговечные швы.

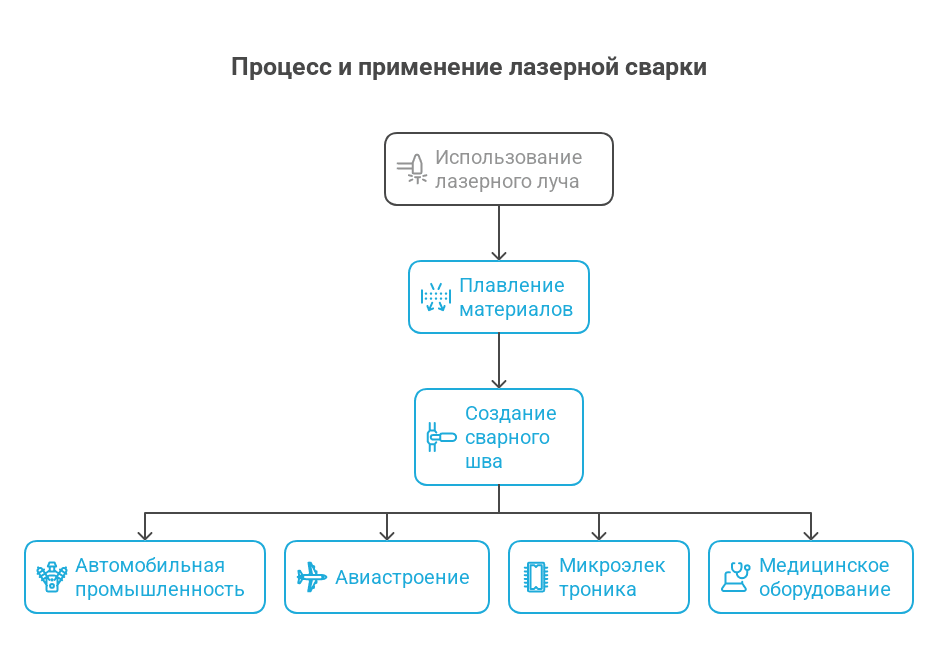

Области применения лазерной сварки

1. Автомобильная промышленность

В автомобилестроении лазерная сварка используется для соединения стальных и алюминиевых компонентов, что позволяет создать легкие и прочные конструкции. Современные автомобили требуют легких материалов, чтобы снизить расход топлива, и лазерная сварка помогает достичь этой цели.

2. Авиастроение и космическая индустрия

В аэрокосмической отрасли лазерная сварка используется для соединения легких металлов и сплавов, таких как титан и алюминий. Благодаря высокой прочности швов и минимальному тепловому воздействию, она обеспечивает долговечность и надежность соединений в условиях экстремальных нагрузок и температур.

3. Медицина

Лазерная сварка широко применяется в производстве медицинских устройств, таких как кардиостимуляторы, эндоскопы и импланты. Возможность сварки с высокой точностью и минимальным тепловым воздействием на материал делает эту технологию оптимальным выбором для медицинской промышленности.

4. Электроника и микроэлектроника

В электронике лазерная сварка позволяет производить микроскопические соединения на платах и других миниатюрных компонентах. Применение лазеров в микроэлектронике открывает новые возможности для создания компактных и высокотехнологичных устройств.

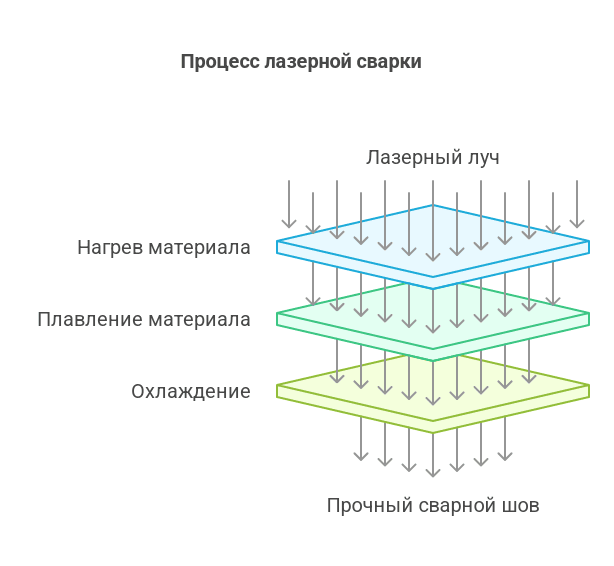

Как работает лазерная сварка?

Принцип работы лазерной сварки основан на генерации высокоинтенсивного лазерного луча, который направляется на материал. Сначала лазерный луч нагревает материал до температуры плавления, а затем, после остывания, образуется прочный сварной шов. Типы лазеров, которые используются в этом процессе, включают:

• Волоконные (оптоволоконные) лазеры — основной инструмент современной лазерной сварки металла. Длина волны 1064 нм хорошо поглощается сталью, нержавейкой, алюминием и латунью. Рабочие мощности сварочных аппаратов — от 1000 до 3000 Вт. Смотрите волоконные лазерные станки.
• CO₂-лазеры (10,6 мкм) исторически применялись для сварки в промышленности, но сегодня в этой нише почти полностью вытеснены волоконными — из-за меньшего КПД и сложной доставки луча зеркалами.

УФ-лазеры для сварки не применяются: их задача — холодная маркировка и микрообработка, где нагрев материала недопустим.

Оборудование для лазерной сварки

Современные лазерные установки представляют собой высокотехнологичное оборудование, позволяющее автоматизировать процесс сварки и достигать высокой производительности. Основные типы оборудования включают:

• Ручные лазерные установки, которые используются для небольших проектов и мелких работ, где требуется гибкость и мобильность.
• Автоматизированные лазерные системы применяются на заводах и производствах, где важна высокая производительность и точность.

Некоторые производители предлагают комплексные лазерные системы, которые могут выполнять несколько операций, включая сварку, резку и маркировку, что делает их универсальными для использования в различных отраслях.

Что нужно знать перед работой: газ, проволока, толщины

Защитный газ обязателен. При сварке нержавейки и алюминия зона шва защищается инертным газом — иначе металл окисляется, шов темнеет и теряет прочность:

• Аргон — универсальный вариант для нержавеющей стали, алюминия, титана;
• Азот — применяется для нержавейки, даёт экономию, но не подходит для титана;
• Для углеродистой стали в ряде задач допустима сварка без газа, но качество шва будет ниже.

Присадочная проволока нужна, когда есть зазор между деталями или требуется валик усиления. При плотной стыковке тонких листов лазер варит без присадки — за счёт расплавления кромок.

Толщины для ручных аппаратов (ориентировочно, за один проход):

Значения ориентировочные и зависят от типа шва, зазора и газа. Подобрать мощность под ваши задачи поможет статья как выбрать мощность лазерного излучателя.

Преимущества лазерной сварки по сравнению с другими методами

1. Минимальное тепловое воздействие. В отличие от других методов, таких как дуговая и плазменная сварка, лазерный луч воздействует только на малую зону, что уменьшает риск деформации.
2. Высокая скорость и производительность. Лазерная сварка выполняется быстрее, что позволяет ускорить производственные процессы и снизить затраты.
3. Автоматизация и интеграция в производственные линии. Лазерные установки можно интегрировать в автоматизированные производственные линии, что повышает эффективность и позволяет отслеживать качество соединений.
4. Возможность работы с разными материалами. Лазерная сварка подходит для соединения различных типов металлов и сплавов, а также некоторых неметаллических материалов.

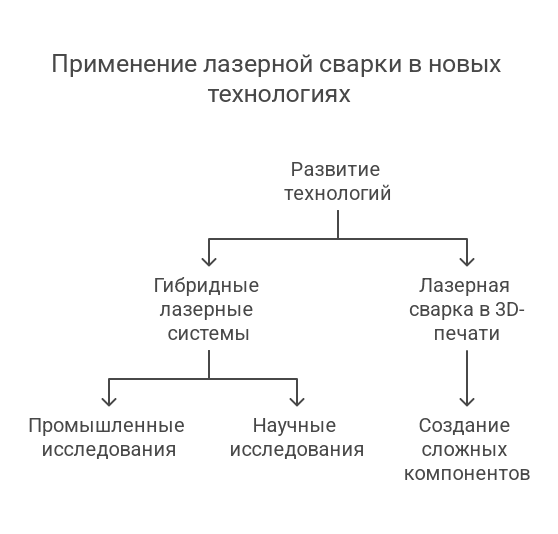

Будущее лазерной сварки

С развитием технологий, лазерная сварка продолжает развиваться и находит всё больше применений. Появление новых типов лазеров, таких как гибридные лазерные системы, которые объединяют лазерную сварку с другими методами (например, с дуговой сваркой), открывают новые горизонты для промышленных и научных исследований. Также растет интерес к использованию лазерной сварки в 3D-печати для создания сложных металлических компонентов.

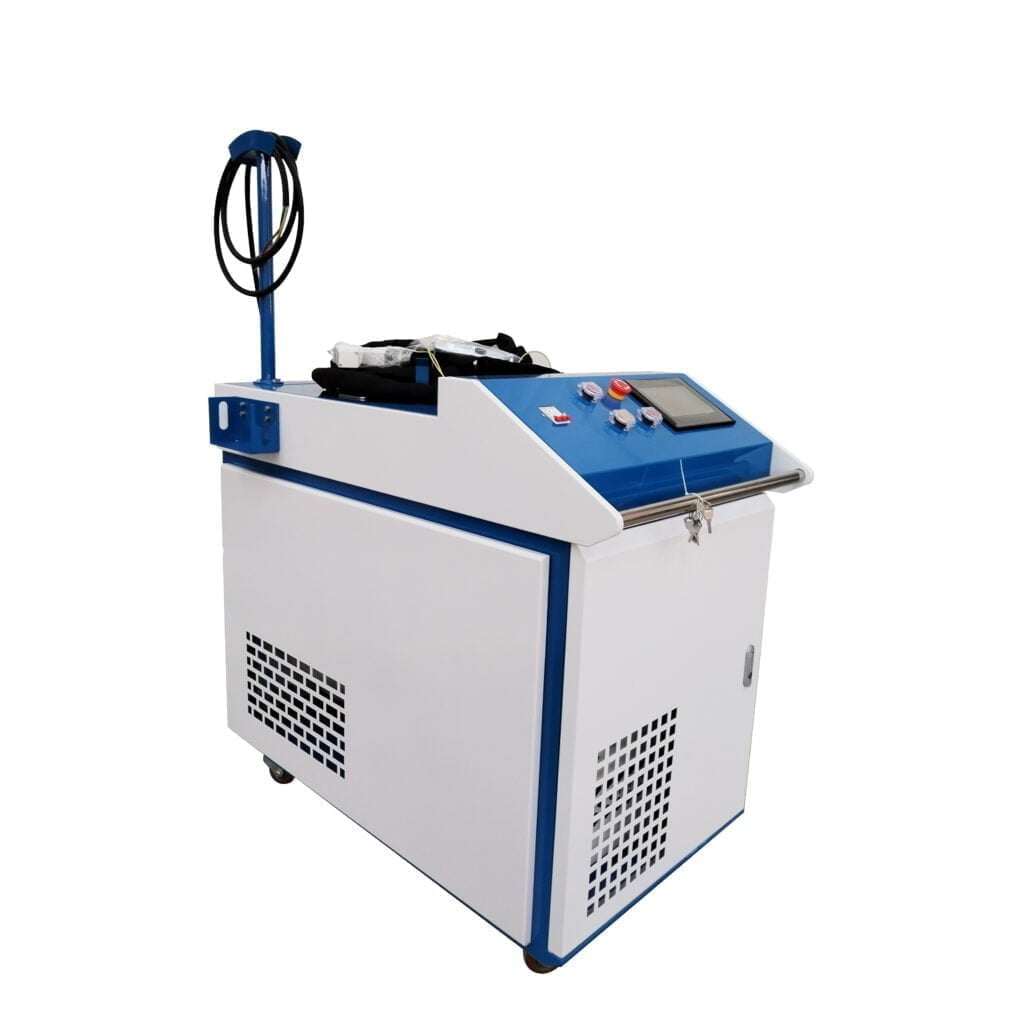

Аппараты «3 в 1»: сварка, чистка, резка

Современные ручные лазерные аппараты часто совмещают три функции в одном корпусе — достаточно сменить насадку на головке:

• Сварка — соединение швов без деформации детали;
• Лазерная очистка — удаление ржавчины, окалины, краски и масла без абразива и химии (в том числе подготовка поверхности перед сваркой);
• Резка — раскрой тонкого листового металла.

Такое решение окупается быстрее, чем три отдельных устройства, и удобно для мастерских и выездных работ. Смотрите станки лазерной сварки, чистки и резки в каталоге.

💡 Не готовы покупать сразу? Проверить технологию на своих деталях можно через аренду лазерного оборудования — от 1 месяца, с возможностью выкупа.
