Онлайн ИБП CPSY HP1101B и HP1102B: защита питания лазерного станка без времени переключения
CPSY HP1101B и HP1102B — однофазные источники бесперебойного питания с двойным преобразованием (On-Line) мощностью 1 и 2 кВА. ИБП постоянно питает нагрузку через инвертор. Входное напряжение выпрямляется, заряжает батареи и заново преобразуется в чистую синусоиду 220 В ±2%, 50 Гц. Поэтому при пропадании сети нет паузы на переключение: лазерный маркер, контроллер и ПК продолжают работать без перезагрузки.
Для лазерного оборудования это критичнее, чем для офисной техники. Провал напряжения посреди задания означает испорченную деталь, сброс задания в EzCad и перезапуск чиллера у УФ и CO2 станков. Резервные и линейно-интерактивные ИБП переключаются на батарею за 2–10 мс и не исправляют форму напряжения. Онлайн-ИБП отделяет станок от сети полностью. Как рассчитать мощность и чем отличаются типы ИБП, подробно разобрано в статье ИБП для лазерного гравера.
Модели одной серии и отличаются мощностью, количеством батарей, числом розеток и габаритами. Схема работы, защита, интерфейсы и управление у них одинаковые.
Преимущества ИБП серии CPSY HP
✅ 0 мс при переключении на батарею. Нагрузка всегда питается от инвертора, поэтому при отключении сети станок не замечает перехода на аккумуляторы.
✅ Входной диапазон 115–300 В. ИБП держит стабильные 220 В на выходе и не расходует батареи при заниженном или завышенном напряжении. Это важно для цехов, где рядом работают сварочные аппараты, компрессоры и станки с мощными двигателями.
✅ Защита от 9 видов проблем питания: пропадание сети, провалы и броски напряжения, перенапряжение, импульсные выбросы, высокочастотные помехи, переходные процессы, искажение формы синусоиды и отклонение частоты.
✅ Цифровое управление DSP. Процессор отслеживает параметры сети и нагрузки и держит выходное напряжение в пределах ±2%.
✅ Работа от генератора. ИБП подстраивается под нестабильную частоту генератора и выдаёт на станок чистую синусоиду. Мощность генератора должна быть не менее чем вдвое выше номинала ИБП.
✅ Холодный старт. ИБП можно включить от батарей при отсутствии сети, например чтобы сохранить проект и корректно выключить ПК и станок.
✅ Встроенные батареи. Аккумуляторы установлены в корпусе, внешний батарейный шкаф не нужен. Корпус типа «башня» ставится рядом со станком.
✅ Мониторинг. Порт RS232 в стандарте, USB опционально. Слот для карт SNMP и AS400 позволяет удалённо контролировать состояние ИБП.
✅ Уровень шума менее 55 дБ. ИБП можно ставить в мастерской или офисе рядом с рабочим местом оператора.
Какую модель выбрать под ваш станок
Сложите потребляемую мощность станка, ПК и чиллера по паспортным табличкам и оставьте запас 20–30%. HP1101B рассчитан на нагрузку до 600 Вт, HP1102B — до 1250 Вт. Не путайте мощность излучателя с потребляемой мощностью: волоконный маркер с источником 30 Вт потребляет из сети в разы больше.
Если сомневаетесь в выборе, пришлите модель станка или фото паспортной таблички. Рассчитаем нагрузку и подберём ИБП с запасом.
Установка и подключение
🔹 Электросеть. Подключайте ИБП только к розетке с заземлением. Номинал автомата на линии: не менее 10 А для HP1101B и не менее 16 А для HP1102B.
🔹 Место установки. Оставьте не менее 10 см свободного пространства по бокам и сзади для вентиляции. Не ставьте ИБП под прямыми солнечными лучами, рядом с обогревателями, в запылённых и влажных помещениях.
🔹 Условия работы. Температура от 0 до +40 °C, влажность 20–90% без конденсата. Высокая температура сокращает срок службы батарей.

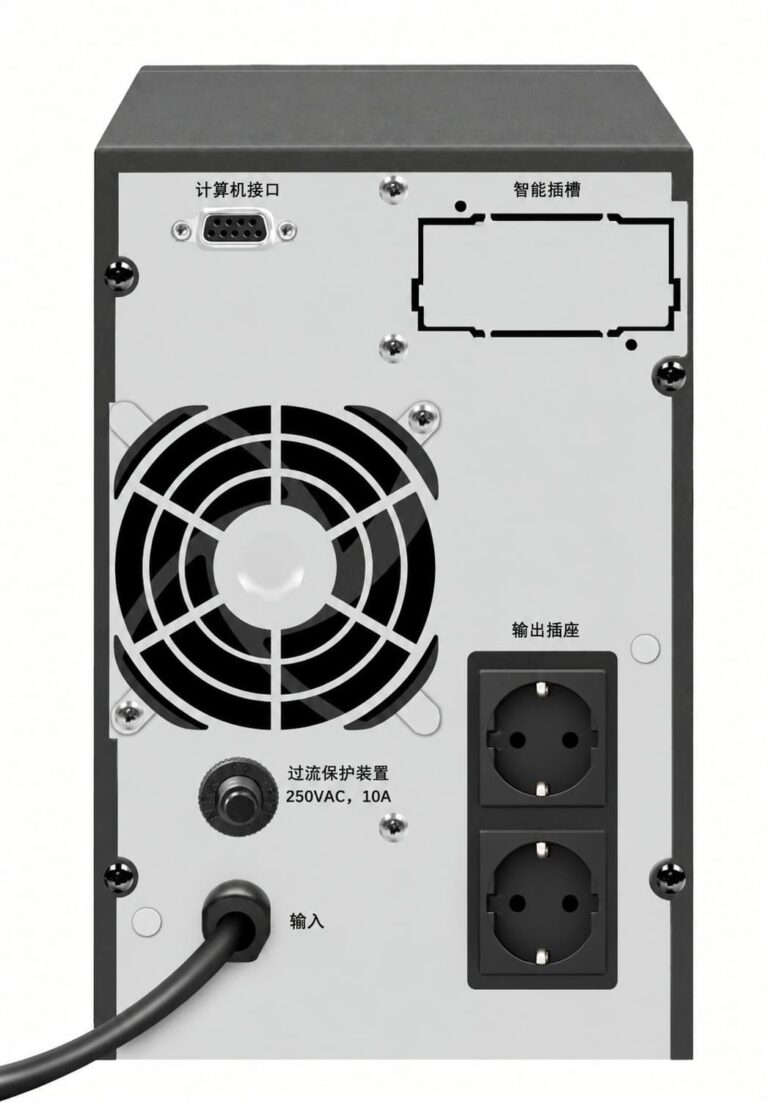

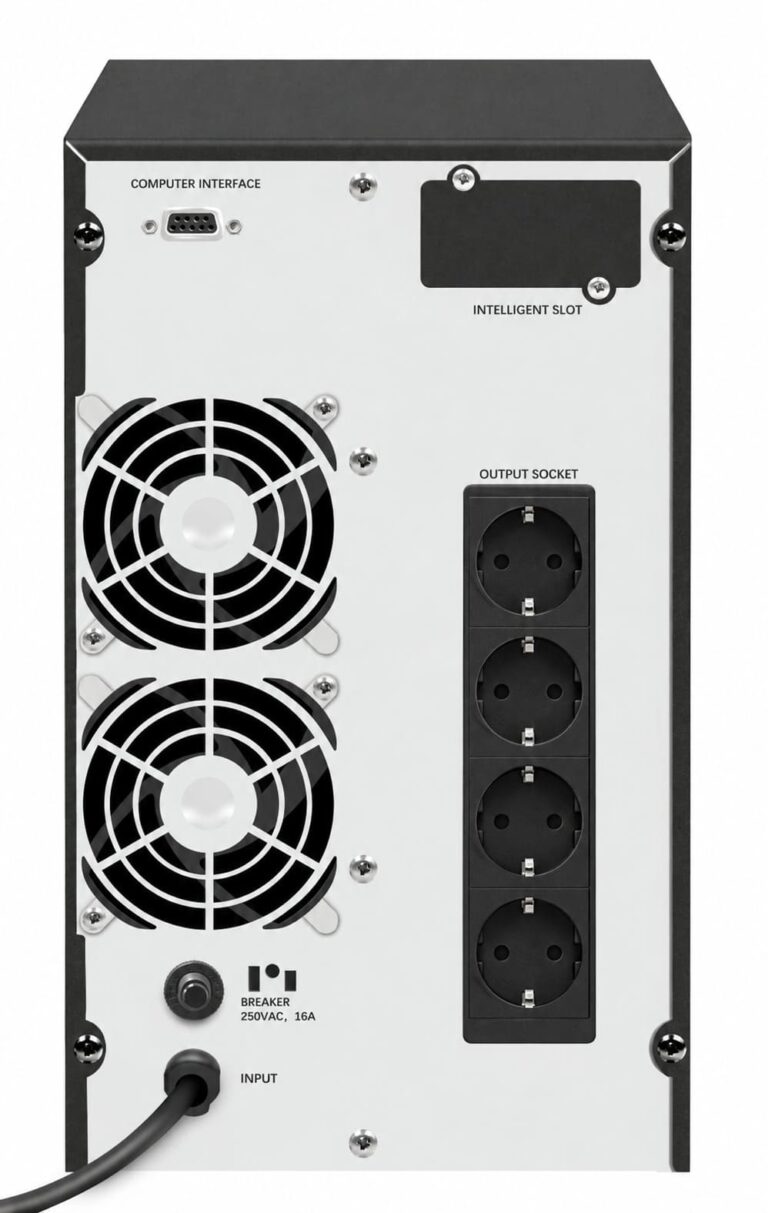

🔹 Нагрузка. Суммарная мощность подключённого оборудования не должна превышать номинал: 800 Вт для HP1101B и 1600 Вт для HP1102B. У HP1101B две выходные розетки, у HP1102B — четыре.
🔹 Первый запуск. Подключите ИБП к сети и удерживайте кнопку ON/OFF более 1 секунды до звукового сигнала. ИБП проведёт самодиагностику. Перед первой работой от батарей дайте им полностью зарядиться: до 90% ёмкости аккумуляторы заряжаются примерно за 5 часов.
Режимы работы и индикация

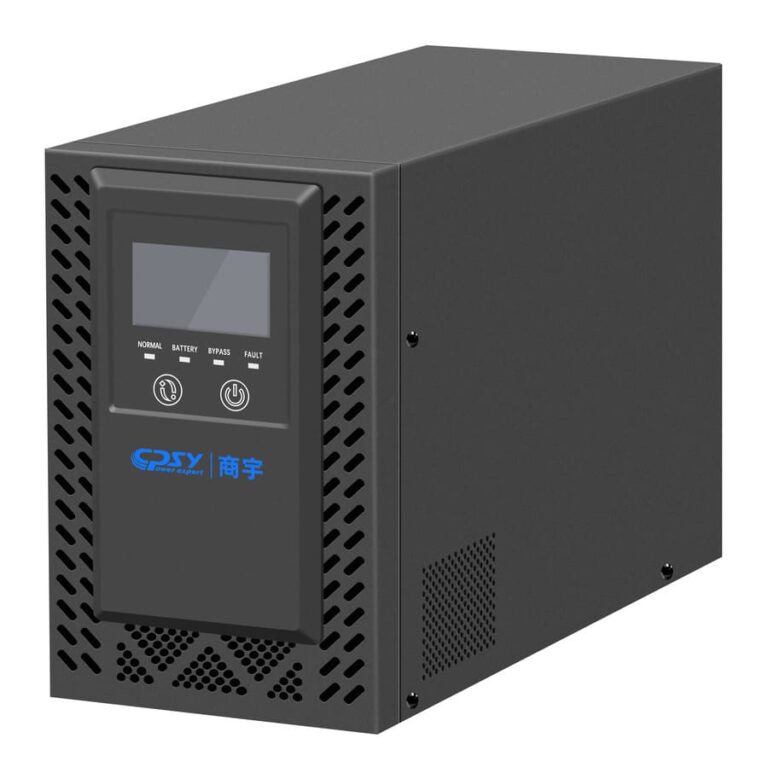

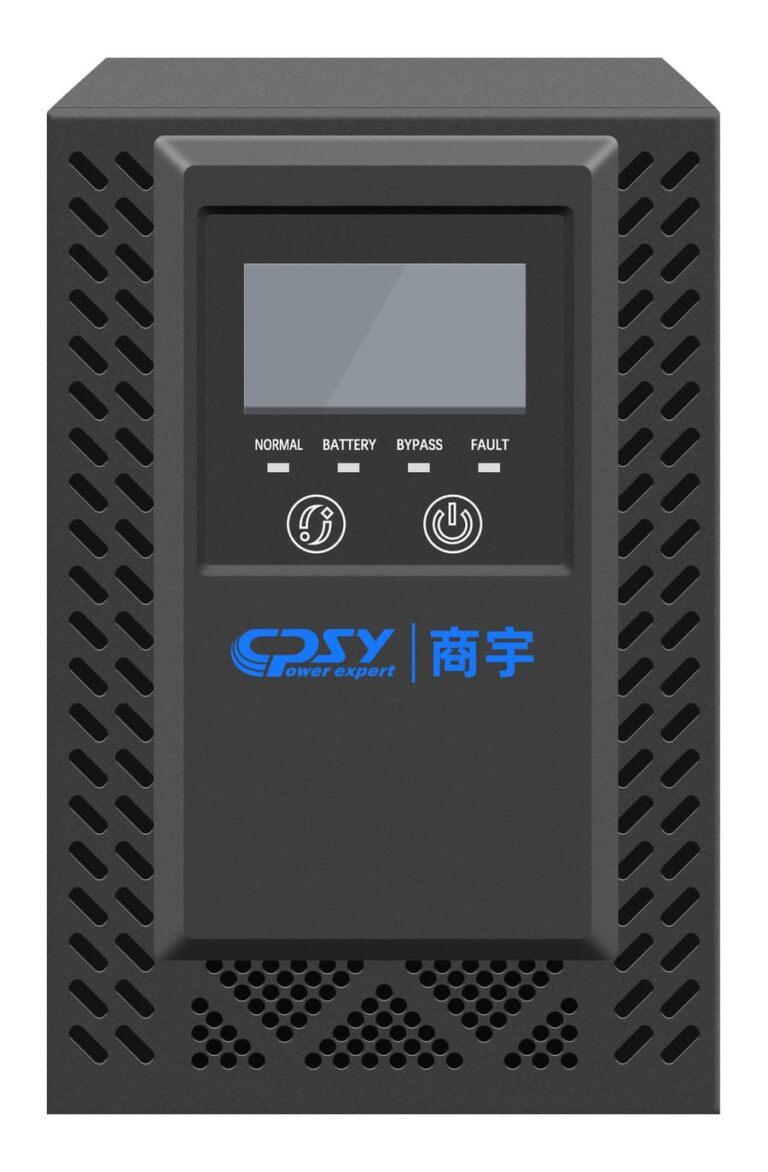

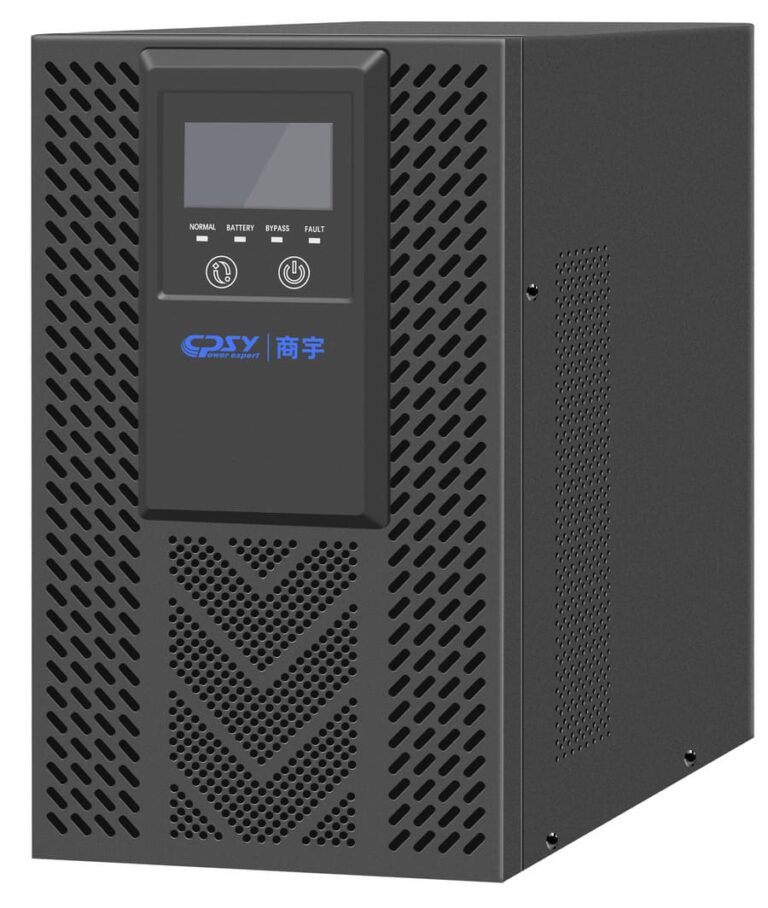

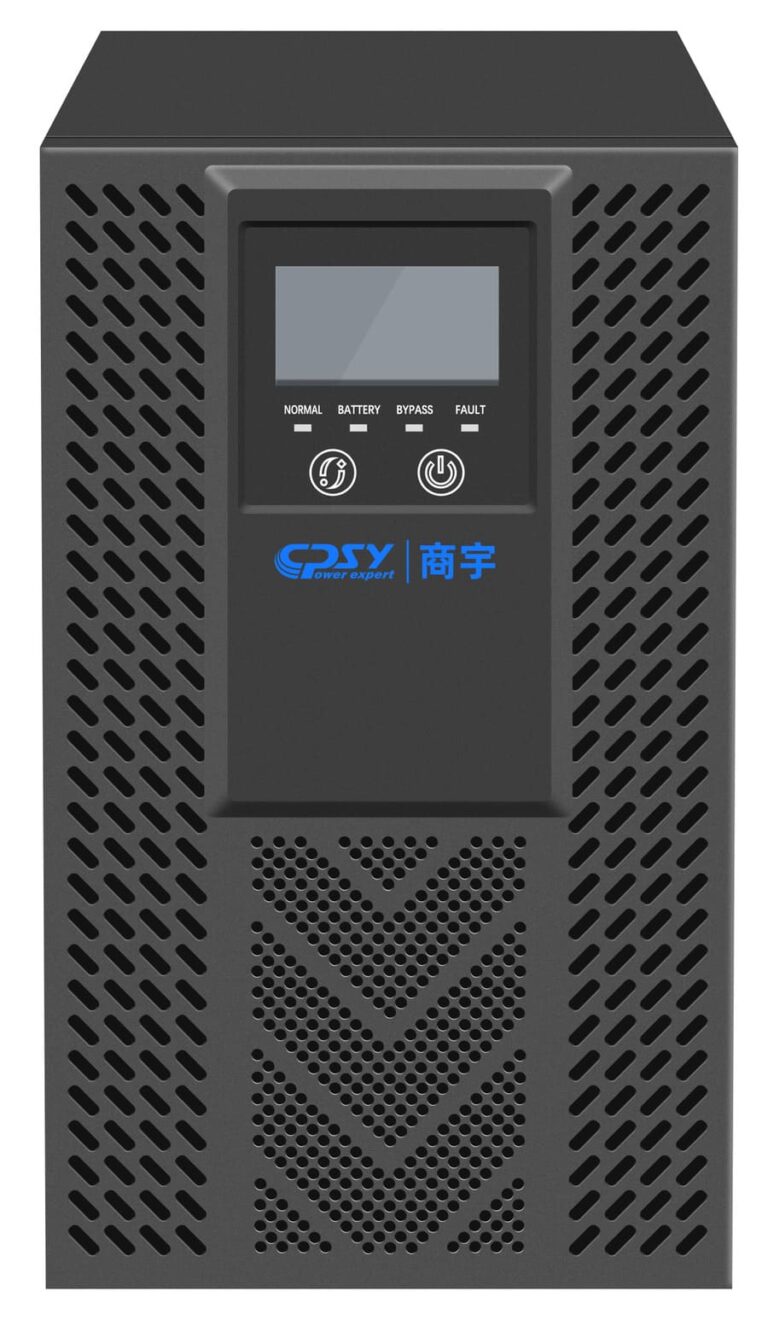

ИБП работает в трёх режимах, текущий показывают светодиоды на передней панели:
- Line (зелёный) — сетевой режим. ИБП питает нагрузку через инвертор и заряжает батареи.
- Battery (оранжевый) — работа от батарей при пропадании сети или выходе напряжения за пределы 115–300 В. Звуковой сигнал 4 раза в секунду.
- Bypass (оранжевый) — нагрузка питается от сети напрямую через фильтр, например при перегрузке. Батарейный резерв в этом режиме не работает.
- Fault (красный) — неисправность ИБП.
Кнопка Function: удержание более 2 секунд в сетевом режиме запускает самодиагностику батарей, в режиме батарей — отключает звуковой сигнал.
Обслуживание батарей и когда их менять
ИБП укомплектованы герметичными свинцово-кислотными аккумуляторами VRLA 12 В 9 Ач. Они не требуют доливки электролита, но теряют ёмкость со временем.
🔴 Срок службы батарей — 3–5 лет. Если время автономной работы сократилось более чем наполовину, меняйте весь комплект, а не отдельные аккумуляторы.
🔴 Хранение без работы. Если ИБП не используется, заряжайте его каждые 3 месяца. Полностью разряженная батарея теряет ёмкость необратимо.
🔴 Тренировка батарей. Раз в 4–6 месяцев проводите полный цикл разряда и заряда, это продлевает срок службы аккумуляторов.
🔴 Замена. Менять батареи должен специалист: при замене важно соблюдать полярность и не допускать замыкания клемм.
Коды ошибок и их устранение
| Симптом | Причина | Что делать |
|---|
| Код 09, непрерывный сигнал | Короткое замыкание на выходе ИБП | Отключите всю нагрузку, проверьте кабели. Включите ИБП без нагрузки |
| Код 0A, мигает индикатор батареи | Батарея не подключена или разряжена | Оставьте ИБП включённым в сеть на 10 часов и более для заряда |
| Код 22 | Перегрузка: нагрузка выше 105% номинала | Отключите часть оборудования от ИБП |
| Код 23 | Перегрев | Освободите вентиляционные отверстия, снизьте температуру в помещении |
| ИБП не включается | Кнопка нажата слишком коротко или батарея разряжена | Удерживайте ON/OFF не менее 1 секунды, подключите ИБП к сети для заряда |
Если ошибка повторяется после этих действий, обратитесь в сервисный центр. Не разбирайте ИБП самостоятельно: внутри остаётся опасное напряжение даже после отключения от сети.
Где купить ИБП для лазерного станка в Беларуси
✅ Подбор под ваше оборудование. Рассчитаем нагрузку по паспорту станка, ПК и чиллера и подскажем, хватит ли HP1101B или нужен HP1102B.
✅ Цены в BYN с НДС.
✅ Доставка по Беларуси транспортными компаниями в Минск, Брест, Гродно, Гомель, Витебск и Могилёв.
✅ Гарантия 12 месяцев и сервисное обслуживание в Барановичах.
✅ Комплект со станком. ИБП можно заказать вместе с лазерным станком, тогда подключим и проверим его при пусконаладке.
Чтобы заказать ИБП, заполните форму заявки на сайте или позвоните менеджеру. Подберём модель под ваш станок и рассчитаем стоимость доставки.
