Что делать если упала мощность лазерного маркиратора

Слабый, едва заметный след на металле, поверхностная гравировка там, где раньше был четкий контрастный оттиск — знакомая ситуация? Снижение эффективной мощности — одна из самых распространенных проблем у операторов лазерных маркираторов. Хорошая новость: в большинстве случаев ее можно устранить без замены лазерного источника.

В этой статье разберем все причины падения мощности по порядку — от простых до сложных — и покажем, как с помощью замены фокусирующей линзы вернуть оборудованию прежнюю эффективность даже при частично изношенном излучателе.

Диагностика: с чего начать

Падение мощности у маркиратора имеет те же базовые причины, что и у любого лазера — нестабильное питание, загрязнение оптики, расфокусировка и износ источника. Полный разбор всех причин с диагностикой мы собрали отдельно: почему лазер теряет мощность — все основные причины и решения.

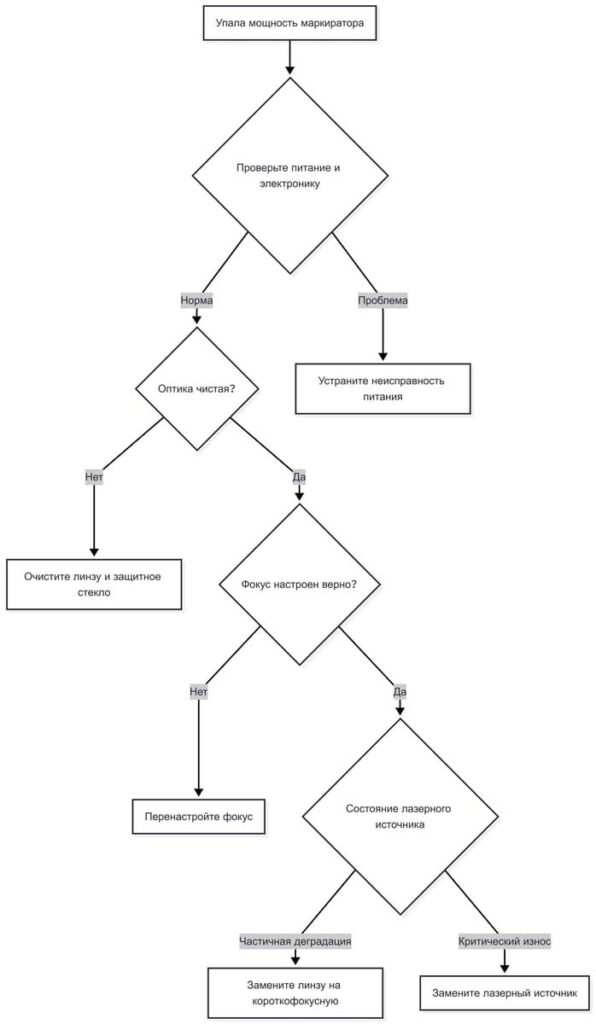

Здесь же сфокусируемся на главном прикладном решении именно для маркиратора — подборе и замене фокусирующей линзы, которая возвращает плотность мощности на изделии даже при частично изношенном источнике. Но сначала коротко пройдитесь по чек-листу диагностики от простого к сложному.

1. Источник питания и электроника
Проверьте стабильность питания и управляющую плату — «плавающая» мощность часто идёт отсюда. Подробнее о неисправностях электроники →

2. Загрязнение оптики
Это самая частая и легко устраняемая причина. Запыленная или замасленная фокусирующая линза и защитное стекло рассеивают луч, не позволяя передать полную энергию на материал. Протрите оптику изопропиловым спиртом и безворсовой салфеткой. Подробнее о техническом обслуживании — в статье Проблемы и рекомендации по эксплуатации лазерных маркеров.

3. Ошибка фокусировки
Неправильно выставленный фокус увеличивает диаметр пятна — плотность мощности падает пропорционально квадрату диаметра. Даже смещение на 1–2 мм может давать потерю до 30–50% эффективности.

4. Деградация лазерного источника
Если питание, оптика и фокус в норме — причина в естественном износе излучателя (как проверить — диагностика излучателя). Но даже частично деградировавший источник можно вернуть в работу — за счёт правильной линзы. Как именно — разбираем ниже.

Важно понимать: замена фокусирующей линзы не восстанавливает мощность лазерного источника. Она позволяет увеличить плотность мощности на обрабатываемой поверхности за счет уменьшения диаметра пятна. Если лазерный источник деградировал до 70% — он так и остается на 70%, но при правильной линзе эти 70% будут сконцентрированы на меньшей площади и дадут значительно более глубокий и контрастный результат.

Физика процесса: почему линза решает проблему

Плотность мощности (I) — это мощность, приходящаяся на единицу площади пятна. Она описывается формулой Гауссова пучка:

I = 2P / (π × w₀²)

где P — мощность лазера (Вт), w₀ — радиус пятна (мкм).

Из формулы следует: при уменьшении диаметра пятна вдвое плотность мощности возрастает в 4 раза. Это и есть ключевой инструмент компенсации деградации источника.

Коэффициент изменения плотности мощности при смене линзы рассчитывается как:

K = (D1 / D2)²

где D1 — диаметр пятна старой линзы, D2 — новой, короткофокусной.

Пример: замена линзы для УФ-лазера с фокусом 254 мм (D1 ≈ 17 мкм) на линзу с фокусом 100 мм (D2 ≈ 8 мкм) дает: K = (17/8)² ≈ 4,5 раза роста плотности мощности.

Таблицы: реальный прирост по типам лазеров

Волоконный лазер (1064 нм)

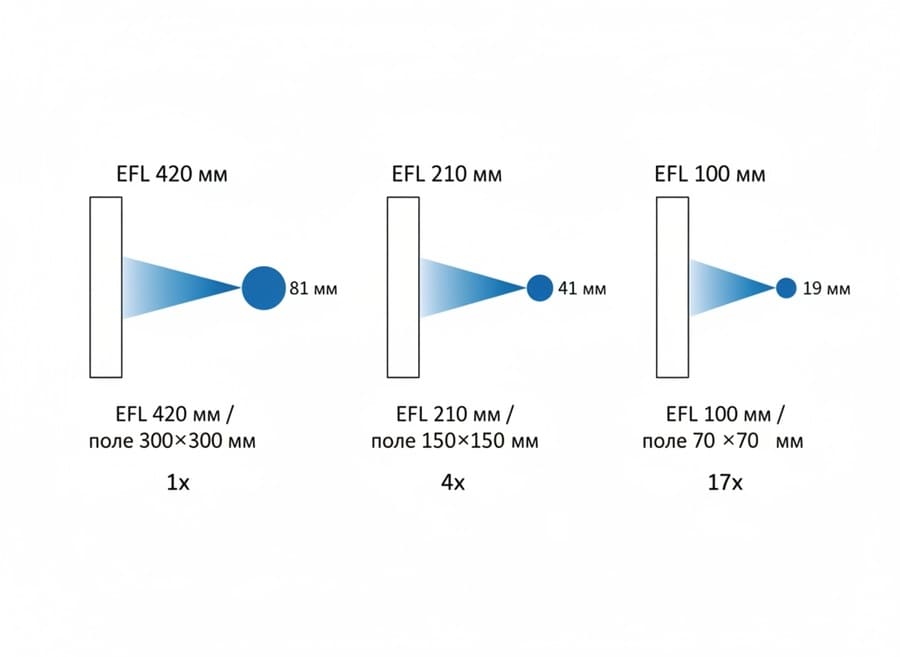

Базой принята линза SL-1064-70-100G (поле 70×70 мм, EFL 100 мм) — наиболее короткофокусная в ряду. При переходе от линзы 300×300 к линзе 70×70 прирост плотности мощности составляет более 17 раз при неизменной выходной мощности источника.

CO₂ лазер (10 600 нм)

Из-за длины волны в 10 раз большей, чем у волоконного лазера, размеры пятна CO₂ значительно крупнее. Принцип тот же — уменьшение фокусного расстояния концентрирует луч.

Для CO₂ особенно важен правильный выбор: короткофокусная линза дает высокую плотность мощности, но уменьшает рабочее поле. Уточняйте совместимость с вашей моделью станка.

УФ-лазер (355 нм)

УФ-лазер дает самое маленькое пятно благодаря короткой длине волны. Применяется для «холодной» прецизионной обработки: электроники, стекла, тонких полимеров.

Когда замена линзы не поможет

Есть ситуации, в которых даже самая короткофокусная линза не даст нужного результата:

• Неисправность гальванометрического сканатора — луч отклоняется неправильно, диагностика сканатора обязательна
• Повреждение оптоволокна у волоконных лазеров — требует сервисного обслуживания
• Критично большое рабочее поле — короткофокусная линза физически уменьшит зону обработки

Как заменить линзу: пошаговая инструкция

1. Выберите линзу по типу лазера и нужному рабочему полю (используйте таблицы выше или воспользуйтесь подбором в каталоге)
2. Обесточьте оборудование — это обязательное требование безопасности
3. Извлеките старую линзу, очистите посадочное место от пыли и нагара безворсовой салфеткой
4. Установите новую линзу, убедившись в правильной ориентации и плотной фиксации
5. Настройте фокус заново — рабочее расстояние изменится. Используйте метод максимального свечения: найдите точку, где лазер оставляет наиболее тонкий и яркий след — это и есть точка максимальной плотности мощности
6. Обновите параметры в EZCAD: внесите новые размеры рабочего поля, проверьте настройки геометрии и коррекции. Подробно — в статье Настройка размерности в EZCAD

Подберите линзу для вашего маркиратора

Не уверены, какая линза подойдет именно вашему оборудованию? У нас в наличии фокусирующие линзы для волоконных, CO₂ и УФ-лазеров с рабочим полем от 50×50 до 300×300 мм.

В каталоге доступны две линзы для волоконных маркираторов (1064 нм):

• Линза Opex 100×100 мм (EFL 163 мм) — короткофокусная оптика для точной гравировки мелких деталей и тонких металлов до 0,5 мм. Даёт максимальную плотность мощности в своём ряду.
• Линза Opex 300×300 мм (EFL 430 мм) — длиннофокусная линза для маркировки крупных изделий и листового металла. Обеспечивает равномерную обработку по всей площади поля.

Если вы не знаете точные параметры своего маркиратора или не можете определить, какое фокусное расстояние нужно — напишите нам. Мы уточним модель вашего оборудования, текущую линзу и подберём оптимальную замену с расчетом ожидаемого прироста плотности мощности.

Если же источник выработал ресурс и линза уже не спасает — посмотрите актуальные лазерные маркеры в каталоге или закажите диагностику и ремонт в сервисе. На время ремонта предоставляем подменное оборудование.
