Классы опасности лазерных станков

Практически любой промышленный лазерный станок содержит источник 4 класса опасности — самого высокого. Это касается и гравера за 3000 рублей, и промышленной установки резки металла: мощность их излучателей в тысячи раз превышает порог, за которым луч необратимо повреждает сетчатку.

Но это не значит, что работать на них опасно. Разница между «лазером 4 класса внутри» и «станком 1 класса на паспорте» — в конструкции: закрытый корпус с блокировкой крышки не выпускает излучение наружу. Именно это различие чаще всего вызывает путаницу.

Ниже — таблица всех семи классов, разница между соседними, как определить класс конкретно вашего станка по табличке и документам, и чем лазер реально вреден для здоровья.

Что такое классы опасности лазерных станков?

Классы лазерной опасности устанавливает международный стандарт IEC 60825-1. В Беларуси действует гармонизированный с ним ГОСТ IEC 60825-1 — та же система из семи классов: 1, 1M, 2, 2M, 3R, 3B и 4. Класс определяется не только мощностью, но и длиной волны, длительностью импульса и доступностью излучения для человека.

Помимо этого, лазерное оборудование, ввозимое и эксплуатируемое в Республике Беларусь, подпадает под технические регламенты Таможенного союза: ТР ТС 010/2011 (безопасность машин и оборудования) и ТР ТС 004/2011 (низковольтное оборудование). Соответствие подтверждается сертификатом или декларацией, а класс лазерной опасности указывается в паспорте изделия и на предупреждающей табличке.

Американский стандарт ANSI Z136 и советские нормы, которые иногда упоминают в старых источниках, на территории РБ не применяются.

Какой класс опасности у вашего станка

Здесь важно различать две вещи, и именно на этом чаще всего путаются:

• Класс самого лазерного излучателя. Практически у любого промышленного станка — резки, гравировки, маркировки, сварки — источник относится к 4 классу, самому высокому. Мощности от единиц ватт до киловатт многократно превышают порог 500 мВт.
• Класс станка как готового изделия. Если станок выполнен в закрытом корпусе с блокировкой крышки (луч гаснет при её открытии), в штатном режиме излучение наружу не выходит. Такое изделие сертифицируют как класс 1 — безопасное при нормальной эксплуатации.

Отсюда практический вывод:

Как узнать класс конкретно вашего станка. Посмотрите три места:

1. Табличка на корпусе — предупреждающий знак лазерной опасности с указанием класса.
2. Паспорт изделия (руководство по эксплуатации) — раздел о лазерной безопасности.
3. Сертификат или декларация соответствия ТР ТС — прилагается к оборудованию при поставке.

Если таблички и документов нет, исходите из худшего: открытый луч = 4 класс, работать только в защитных очках под длину волны источника.

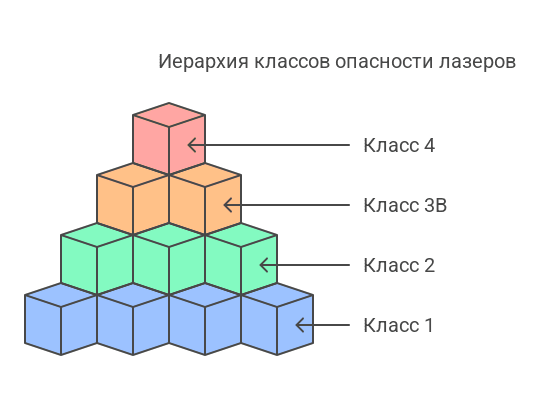

Классы лазерной опасности: таблица

Что означает каждый класс на практике

Класс 1 — не значит «внутри слабый лазер». Это значит, что конструкция не даёт излучению выйти наружу. Открыв корпус такого станка при работе, вы столкнётесь с лучом 4 класса — поэтому блокировку крышки отключать нельзя.

Классы 2 и 2M относятся только к видимому свету (400–700 нм). Защита здесь — естественный моргательный рефлекс, срабатывающий за 0,25 секунды. Для невидимого излучения (волоконный 1064 нм, CO₂ 10,6 мкм) этот механизм не работает: глаз не видит луч и не моргает.

Класс 3R — переходный. Прямой взгляд нежелателен, но кратковременное попадание обычно не вызывает необратимой травмы.

Класс 3B — опасен уже и отражённый от зеркальной поверхности луч. Обязательны очки и ограждение рабочей зоны.

Класс 4 — сюда попадает практически всё промышленное оборудование. Опасен даже диффузно рассеянный луч (отражённый от матовой поверхности). Способен воспламенить материалы и повредить кожу. Требует закрытой кабины или отдельного помещения, блокировок, очков и обученного персонала.

В чём разница между соседними классами

• 1 и 1M: оба безопасны невооружённым глазом, но 1M становится опасным, если смотреть через оптику.
• 2 и 3R: класс 2 — только видимый свет, защищает рефлекс. 3R мощнее и может быть невидимым, рефлекс не спасает.
• 3B и 4: у 3B опасен прямой и зеркально отражённый луч, у 4 — ещё и рассеянный от матовой поверхности. Плюс 4 класс поражает кожу и вызывает пожар.

Меры безопасности при работе с лазерными станками

Работа с лазерными станками требует строгого соблюдения мер безопасности, особенно для лазеров классов 3B и 4.

Вот основные рекомендации:

Использование защитных очков

Необходимо использовать защитные очки, которые соответствуют длине волны лазера и обеспечивают надежную защиту от прямого и отраженного излучения. Очевидно, что лучше сразу выбрать качественные защитные очки от проверенного производителя, чтобы избежать травмирования органов зрения.

Зоны ограниченного доступа

Рабочие зоны с лазерами классов 3B и 4 должны быть огорожены и иметь предупреждающие знаки. Доступ к этим зонам должен быть ограничен только для обученного персонала. Желательно ограничивать доступ людей в помещение при работе лазерного станка, особенно без защитных очков.

Контроль излучения

Необходимо использовать средства контроля и блокировки лазерного излучения, чтобы предотвратить случайное воздействие, например:

Экранирование – одно из самых эффективных инженерных средств контроля. Защитные экраны и барьеры предотвращают распространение лазерного луча за пределы рабочей зоны. Экранирование может быть выполнено из различных материалов, в зависимости от длины волны и мощности лазера.

Лазерные блокировки – это устройства, которые автоматически отключают лазер при открытии защитных экранов или дверей рабочей зоны. Они гарантируют, что лазерный луч не будет случайно активирован при доступе в зону обработки.

Интерлоки – системы, которые блокируют запуск лазера при нарушении целостности защитного экрана или при открытии дверей. Это обеспечивает дополнительный уровень безопасности, предотвращая несанкционированное использование лазера.

Обучение персонала

Все работники, имеющие дело с лазерными станками, должны проходить регулярное обучение и инструктаж по безопасности и правильному обращению с оборудованием.

Вреден ли лазерный станок для здоровья

При исправном оборудовании и соблюдении правил — нет. Риски создают три фактора, и все они управляемы.

Излучение

Опасность зависит от класса и длины волны. Наиболее коварны невидимые лазеры (волоконный 1064 нм, CO₂ 10,6 мкм): глаз не воспринимает луч, моргательный рефлекс не срабатывает, а повреждение сетчатки происходит за доли секунды и бывает безболезненным. Защита — закрытый корпус с блокировкой и очки под длину волны.

С какой мощности лазер опасен для глаз? Порог начинается уже с единиц милливатт: класс 3B (от 5 мВт) способен повредить сетчатку. Промышленные станки работают на мощностях в тысячи раз выше.

Продукты горения

Это основной фактор вредности при повседневной работе. Состав зависит от материала:

• дерево, фанера — формальдегид из клея, смолы, мелкодисперсная пыль;
• акрил (ПММА) — пары метилметакрилата; при исправной вытяжке работа допустима;
• металл — металлическая пыль и оксиды;
• ПВХ, винил — хлороводород. ⛔ Резать категорически нельзя: газ поражает дыхательные пути и разрушает станок изнутри.

Вытяжка обязательна при работе с любым материалом, включая дерево. Респиратор дополняет вытяжку, но не заменяет её.

Пожарная опасность

Лазер 4 класса способен воспламенить материал. Наибольший риск дают бумага, картон, дерево, ткань и акрил. Никогда не оставляйте работающий станок без присмотра, держите рядом углекислотный огнетушитель и регулярно убирайте обрезки из-под сот.

Подробно о средствах защиты, респираторах и первой помощи — в статье безопасность при работе с лазерными станками.
